Mae'r dargludydd copr gwag yn ddargludydd trydanol sy'n darparu cyfrwng cyfnewid gwres yn annatod, ac mae hylif oeri yn cael ei basio trwy'r tu mewn i'r dargludydd ac yn cludo'r gwres a gynhyrchir gan lif y cerrynt trydanol i ffwrdd. Mae ein tiwbiau dargludydd gwag ar gael mewn gradd fasnachol (gradd DHP), wedi'i fireinio heb ocsigen, wedi'i ddadocsidio â ffosffor, gradd copr arian ac electrolytig rhad ac am ddim ocsigen (gradd ETP) i weddu i'r gofynion peirianneg mwyaf heriol.
Rydym yn cynnig gwahanol fathau o ddargludyddion gwag:
√ dargludyddion copr oeri dŵr
√gwifren gopr wag
√tiwb copr gwag
√gwifren magnet copr gwag
√tiwb copr sgwâr
√tiwb copr proffil
√tiwbiau copr hirsgwar
√tocynwyr bws tiwbaidd
√tiwbiau coil copr ymsefydlu
√tiwb gwresogi copr ymsefydlu
Manyleb Deunydd y Dargludydd Hollow
Oherwydd y ffaith y bydd yr amhureddau'n lleihau dargludedd trydanol copr, a dyna pam rydyn ni'n cynhyrchu tiwbiau dargludo gwag trwy gopr purdeb uchel heb ocsigen gyda rheolaeth gynhyrchu dynn iawn. O ganlyniad i'w burdeb, mae gan ein dargludyddion gwag Cu-OFE ddargludedd trydanol o 100-102 y cant IACS a dargludedd thermol o 390 W/Km. Ar gyfer Cu-OFE (CW009A), mae'r cynnwys ocsigen uchaf o 5 ppm (0.0005 y cant) yn gwneud y deunydd yn imiwn i embrittlement hydrogen ac yn sicrhau ymuno diogel â'r holl ddulliau presyddu a weldio. Mae ein rheolaeth gynhyrchu dynn yn golygu y gallwn reoli'r broses weithgynhyrchu gyfan o gastio i lofnodi'r ardystiad arolygu a sicrhau cysondeb ein cynnyrch o swp i swp.
Yn benodol, mae ein copr purdeb uchel heb ocsigen yn cael ei aloi ag arian (Ag) i gynyddu tymheredd meddalu a gwrthiant ymgripiad yr aloi heb unrhyw aberth sylweddol o'i briodweddau eraill. Mae Fabmann wedi bod yn gweithio gyda gweithgynhyrchwyr deunydd copr enwog i gynhyrchu dargludyddion gwag o'r radd flaenaf, tiwbiau copr sgwâr a hirsgwar ac aloi copr, proffiliau copr a chopr arbennig ar gyfer y cymwysiadau mwyaf heriol. Cyfeirir at ddargludyddion gwag yn aml fel dargludyddion oeri dŵr, gwifren wag, tiwb copr gwag, gwifren gopr magnet gwag, tiwb copr sgwâr, tiwb proffil copr, tiwbiau copr hirsgwar, dargludyddion bws tiwbaidd, tiwbiau coil ymsefydlu, a thiwb gwresogi sefydlu, a'r rhan fwyaf rhestrir dynodiadau gradd copr poblogaidd isod:
Dynodiad Gradd Aloi Copr a Chopr | ||||||||||
Aloi Copr a Chopr | Tsieina | U.S | DU | Almaen | Japan | EN | ISO | Dargludedd Trydanol | Dargludedd Thermol | |
Llsgr/m | IACS y cant | W/Km | ||||||||
Copr Mireinio Ocsigen | TU00 | C10100 | C103 | OFE-CU | C1011 | CW009A | CU-OFE | 58,6 | 101,5 | 391 |
TU1 | C10200 | C110 | OF-CU | C1020 | CW008A | CU-OF | 58,3 | 100 | 390 | |
Ffosffor Deoxidized Copr | TP1 | C12000 | C106 | SW-Cu | C1201 | CW023A | Cu-DLP | 55 | 95 | 375 |
TP2 | C12200 | C106 | SF-Cu | C1220 | CW024A | Cu-DHP | 47 | 81 | 330 | |
Electrolytig-Caled-Copper Traw | T1 | C11040 | C100 | OF-CU | C1100 | CW003A | Cu-ETP1 | 58 | 100 | 385 |
T2 | C11000 | C101 | E-Cu58 | C1100 | CW004A | Cu-ETP | 56 | 98 | 385 | |
CuAg0.04(OF) | TAG.0.04 | C10400 | / | / | / | CW017A | CuAg0,04 OF | 57,7 | 99,5 | 388 |
CuAg0.10(OF) | TAG.0.1 | C10700 | / | / | / | CW019A | CuAg0.1 OF | 57,7 | 99,5 | 388 |
Mathau a Dimensiwn Tiwbio Dargludydd Hollow
Gall Fabmann gynhyrchu tiwbiau sgwâr a hirsgwar o led 0.8mm ac uwch gyda goddefgarwch dimensiwn hynod dynn, ac maent ar gael mewn amrywiaeth o dymer fel caled, hanner caled, meddal anelio. Rydym yn cyflenwi dargludyddion gwag o ansawdd uchel gydag amrywiaeth eang o drawstoriad sy'n cwmpasu siapiau sgwâr, crwn a hirsgwar, ac mae ein tiwbiau dargludo gwag yn addas ar gyfer y rhan fwyaf o gymwysiadau peirianneg amrywiol.
Wire Copr Hollow

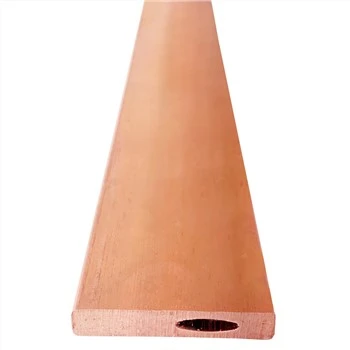

Dargludydd Copr hirsgwar
Dargludydd Hollow hirsgwar
Arweinydd Copr Sgwâr
Arweinydd Hollow Sgwâr
Cymhwyso Dargludyddion Copr Hollow
√ Cerbydau trydan (EVs) / oeri uniongyrchol stator
√ Dyfeisiau MRI / coiliau graddiant
√ Magnetau ar gyfer cymwysiadau ffiseg ynni uchel
√ Cyflymyddion gronynnau
√ Generaduron
√ Ffwrnais sefydlu / gwresogi a thoddi sefydlu
√ Dyfeisiau ymchwil plasma
√ Systemau prawf dirgryniad electrodynamig
√ Unedau mewnblannu ïon ar gyfer y diwydiant microcircuit
√ Gwahanyddion graddiant uchel
√ Waveguides
√ Trawsnewidyddion wedi'u hoeri â hylif
Proses Gynhyrchu Dargludydd Hollow
Er mwyn mireinio'r copr, rhaid i'r ffwrnais gyrraedd tymereddau hyd at 2400 gradd Fahrenheit i doddi'r copr, a bydd hyn yn galluogi ei fowldio i'r siapiau dymunol a hefyd i gael gwared ar amhureddau fel cymysgedd o aloion nicel neu sinc. Mae copr yn cael ei hidlo allan trwy broses a elwir yn buro tân. Mewn fireinio tân, mae'r metelau amhur yn dod yn ysgafnach na'r copr ac yn arnofio i'r wyneb i gael ei ddal ar "snags, a bydd y broses hon yn cynhyrchu pwll o gopr poeth hylif gydag isafswm amhureddau. Mae'r copr wedi'i doddi hefyd yn cael ei ddadocsidio er mwyn cael gwared ar diffygion posibl cyn y broses castio, ac yna mae'r copr hylif puro yn cael ei symud i ffwrnais dal i gael ei dywallt i bibell fwrw a fydd yn y pen draw yn dod yn diwb.Ar ôl iddo oeri a solidoli, mae peiriant mawr o'r enw mandrel tyllu yn drilio twll yn y gwialen gopr, ac yna mae hwrdd yn gorfodi'r gwialen gopr trwy bibell allwthio, gan greu tiwb copr gwag hir.
Y cam nesaf yw gwthio'r fam diwb copr trwy farw metel i greu'r maint a ddymunir o diwbiau ar gyfer y broses dynnu nesaf yn dibynnu ar siâp a maint y dargludydd gwag. Cyn cyrraedd y broses dynnu terfynol, ac yn aml mae angen anelio'r tiwb copr wrth iddo gael ei galedu gan bob proses dynnu, a bydd yn cael ei ail-lunio wedyn.
Gan fynd trwy'r broses uchod, bydd y dargludydd copr gwag yn mynd trwy Eddy Current Testing cyn dirwyniad gwastad, a gosodir hyd y dargludydd gwag yn unol â'r fanyleb yn ystod y broses hon. Ar ôl dirwyn i ben yn wastad, bydd y dargludydd gwag cymwys yn cael ei roi mewn ffwrnais gwactod i'w anelio'n derfynol cyn ei becynnu. Wrth gwrs, mae'r dargludydd yn cael ei lanhau yn ystod prosesau lluniadu blaenorol cyn dirwyn i ben. Yn dibynnu ar ofynion cleientiaid ar gyflwr tymer, bydd yr amser anelio a'r tymheredd yn cael eu gosod yn wahanol i gyrraedd anelio meddal, anelio, 1/4 caled, 1/2 caled a chaled.
1. Dadansoddiad Copr
2. Mwyndoddwr Copr
3. Tube Copr Cast
4. Darlun Cyntaf
5. Ail Darlun
6. Anelio Cyntaf
7. Darlun Terfynol
8. Arolygiad Ar-lein
9. Sythu
10. Gwiriad Radiws Mewnol
11. Dirwyn Lefel cyn Profi
12. Prawf Cyfredol Eddy
13. Gwiriad Radiws Allanol
14. Anelio Terfynol
15.Arolygiad Terfynol
Arbenigwr Arweinydd Custom Hollow
Mae Fabmann yn cyflenwi ystod eang o ddargludyddion gwag ar ffurf syth a choil ar gyfer llawer o wahanol gymwysiadau. Rydym yn canolbwyntio ar ddarparu dargludyddion gwag wedi'u gwneud yn arbennig, ac rydym hefyd yn cyflenwi dargludyddion sydd angen copr sy'n cynnwys arian (Cu-0.04 y cant Ag neu Cu-0.1 y cant Ag) pan fyddant yn gallu gwrthsefyll gwres neu ymgripiad gwych. mae galw am eiddo. Y fanyleb boblogaidd yw dargludyddion gwag sgwâr neu hirsgwar gyda sianel oeri crwn, ac mae sianeli hirsgwar hefyd yn eithaf poblogaidd. Mae'r dargludyddion gwag yn aml yn cael eu galw gan wahanol enwau mewn gwahanol wledydd, ac fe'u gelwir yn wifren wag, dargludyddion oeri dŵr, tiwb gwresogi sefydlu, dargludyddion bws tiwbaidd, gwifren manet gwag neu diwbiau proffil copr.
Gan fod llawer yn gwybod y gall cymalau mewn dargludyddion gwag a ddefnyddir ar gyfer magnetau wedi'u hoeri â dŵr achosi'r gollyngiad, a fydd yn arwain at ddamweiniau. Dyna pam mae coiliau hir nid yn unig yn lleihau'r risg o ollyngiadau, ond hefyd yn lleihau cost cynhyrchu offer. Hefyd, gall y coil hir ymateb yn fwy hyblyg i newid cyflym mewn adeiladu o'i gymharu â choil byr. Gallwn weindio dargludyddion gwag naill ai ar sbwlio pren neu sbwlio dur yn dibynnu ar faint y dargludydd. Maint mwyaf ein dargludydd gwag mewn lled yw 45mm, a gallwn weindio un coil hyd at 2,500kg.
Arweinydd Hollow Custom
Tiwb Proffil Custom
Hollow Wire Anneal Meddal
Tiwb Gwresogi Sefydlu
Conductor Hollow Sgwâr
Dargludydd wedi'i Oeri â Dŵr
