Proffiliau Dur Ffurfio Rholio

Mae Fabmann yn darparu gwasanaeth saernïo dur sy'n ffurfio rholiau popeth-mewn-un sy'n cwmpasu toriad i hyd, chwythu ymyl, dyrnu, weldio, cotio powdr, galfaneiddio dip poeth a datrysiad cydosod. Y gost isel, trachywiredd ffurfio rholiau a gwneuthuriad cyflawn gyda gwahanol driniaethau arwyneb yw'r hyn y gallwn ei gynnig i'n cleientiaid. Oherwydd dealltwriaeth lawn o anghenion a gofynion ein cleientiaid, gallwn gynhyrchu cynhyrchion dur o ansawdd uchel a ffurfiwyd gan gofrestr arbennig gan gynnwys proffiliau tiwb dur, ac mae trwch deunydd crai dur yn amrywio o 2mm i 6mm gyda chryfder tynnol o 360Mpa i 620Mpa.

Rydym yn cynnig

√ Proffiliau metel arbennig, proffiliau tiwb dur arbennig gyda chynnyrch uchel a chryfder tynnol

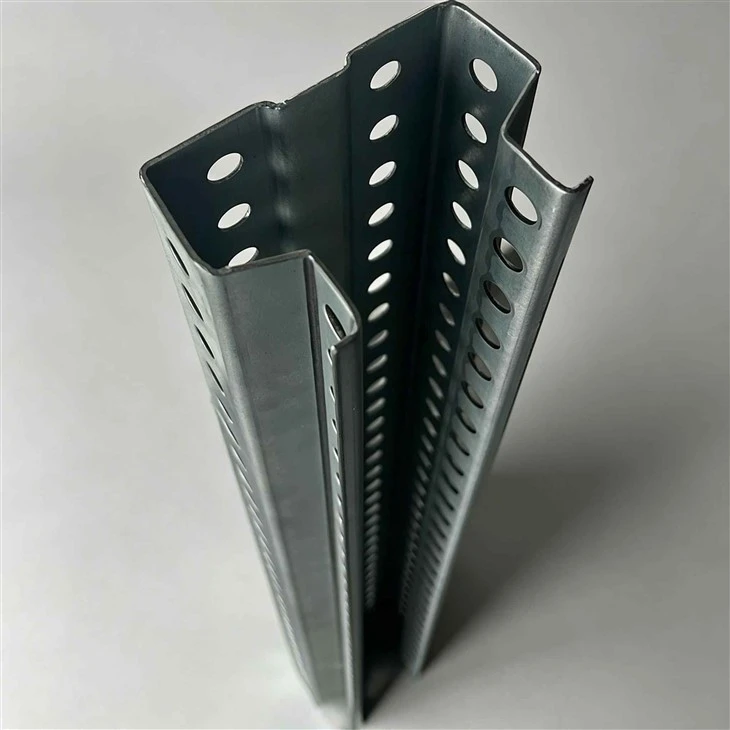

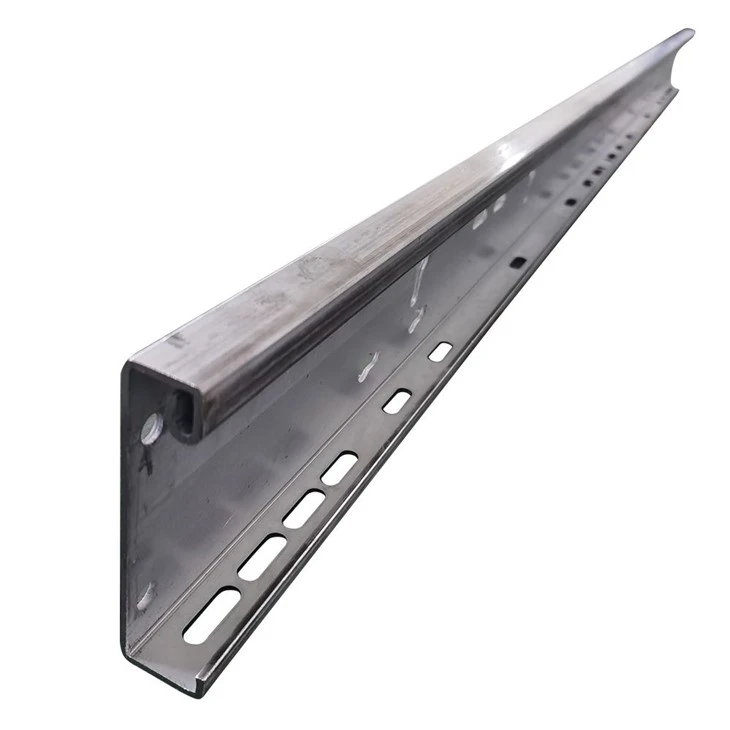

√Tyllog neu heb dyllog

√Syth neu grwm

√Goddefgarwch tynn

√Y cynulliad cyfan

√Proffiliau gorffenedig gyda gorffeniadau gwahanol

Yn ogystal â ffurfio rholiau a thyllu mewn-lein, mae Fabmann hefyd yn cynnig ystod o brosesau saernïo eilaidd i gynhyrchu cynhyrchion gorffenedig wedi'u ffurfio â rholiau i chi, ac mae'n dileu'ch anghenion i ddod o hyd i brosesau gweithgynhyrchu ychwanegol. Ein gwasanaethau saernïo eilaidd yw:

√Plygu

√Torri â laser

√Drilio

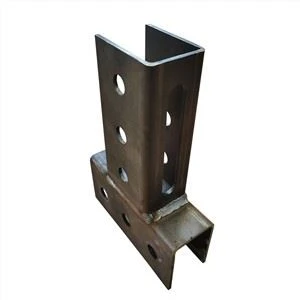

√Weldio

√Gorffeniadau gwahanol fel galfaneiddio dip poeth, cotio powdr neu beintio

√Cymanfa

Mathau Proffil Dur

√Adran proffil U√  L proffil dur

√Adran ddur ongl anghyfartal     √  C sianel proffil

√Sianel proffil C wedi'i lipio√  Ω adran proffil dur

√Proffil dur Sigma√  Z sianel proffil dur

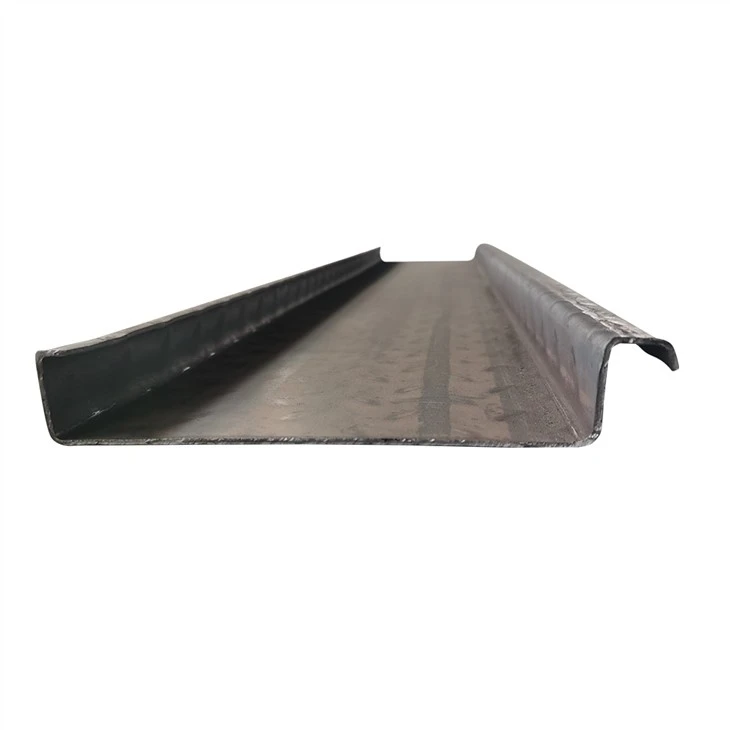

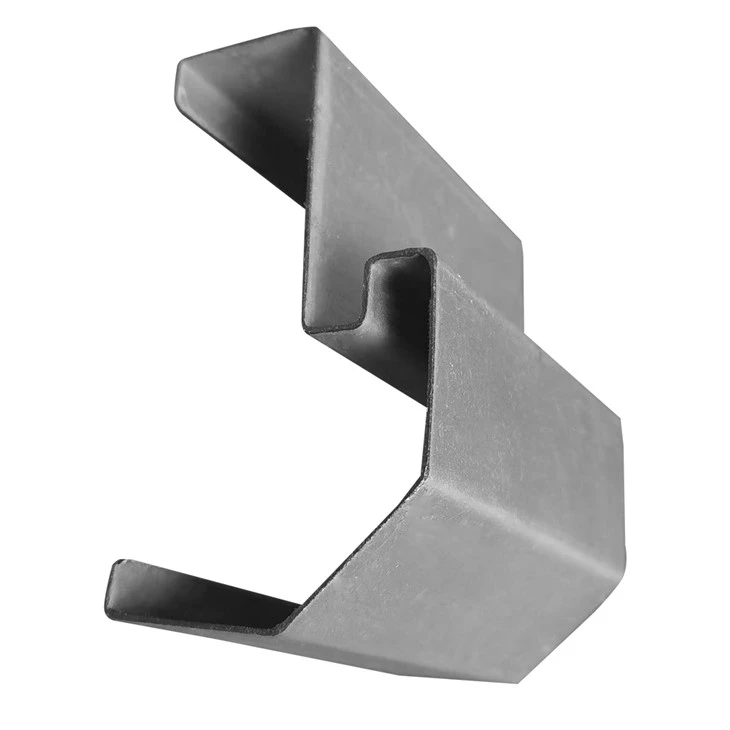

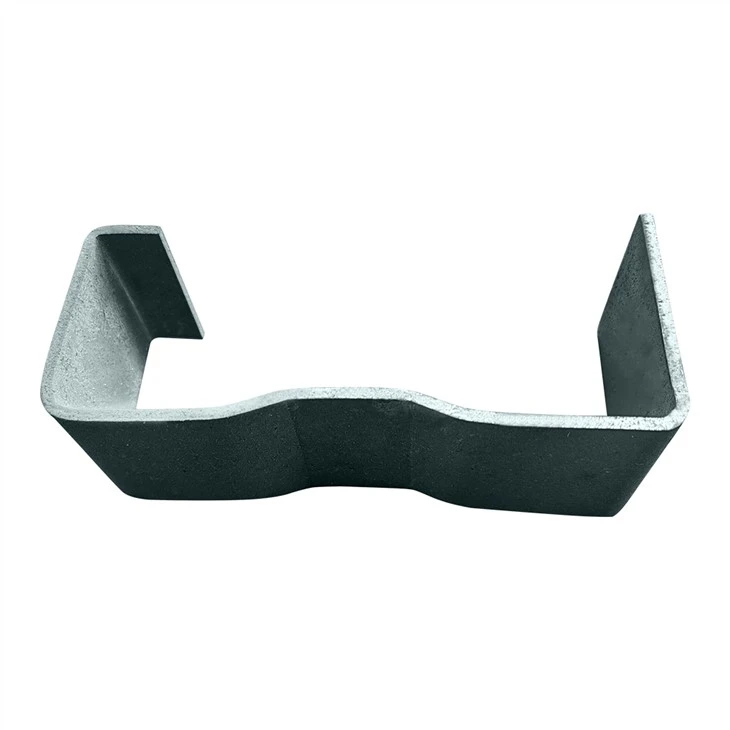

√U sianel ddur√  Proffiliau rholio siâp arbennig

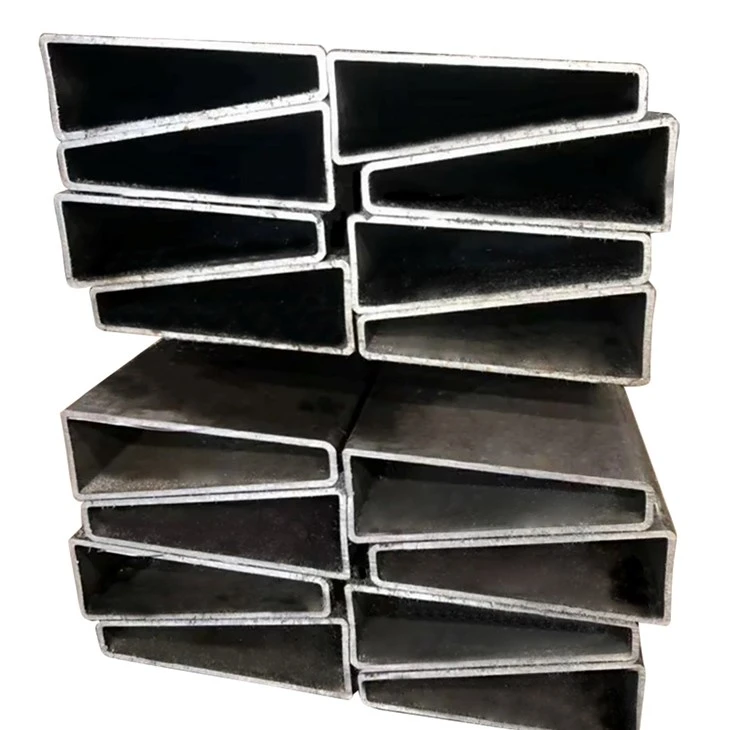

√Siâp arbennig y gofrestr ffurfio tiwbiau proffil √  Tiwb proffil hirsgwar arbennig

Graddau Dur

√Priodweddau mecanyddol pwysicaf dur a allai gael effaith fawr ar broffiliau metel yw cryfder cynnyrch, cryfder tynnol, a hiriad, ac mae gan bob gradd ddur wahanol ei radiws plygu gorau posibl yn seiliedig ar wahanol drwch dur a nodir yn y safonau dur. Mae Fabmann yn defnyddio graddau dur Tsieineaidd tebyg i gyd-fynd â'ch gofynion, ac mae ein holl adrannau dur a ffurfiwyd ar y gofrestr yn cael eu cynhyrchu yn unol ag EN10162. Gellir defnyddio’r siart canlynol fel cyfeirnod i chi:

Dimensiwn Adrannau Dur Ffurfio Rholio

Proffil Ongl

C Dimensiwn Proffil

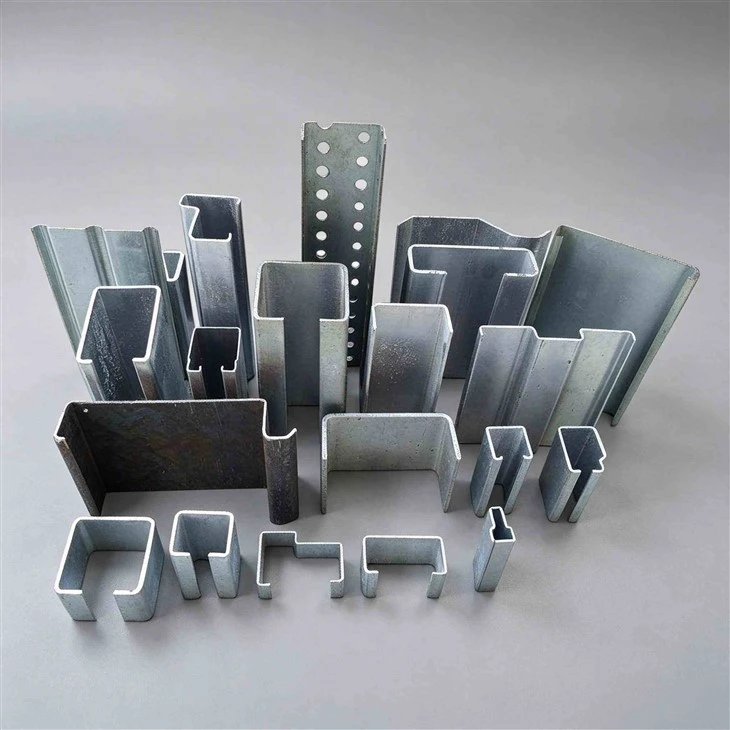

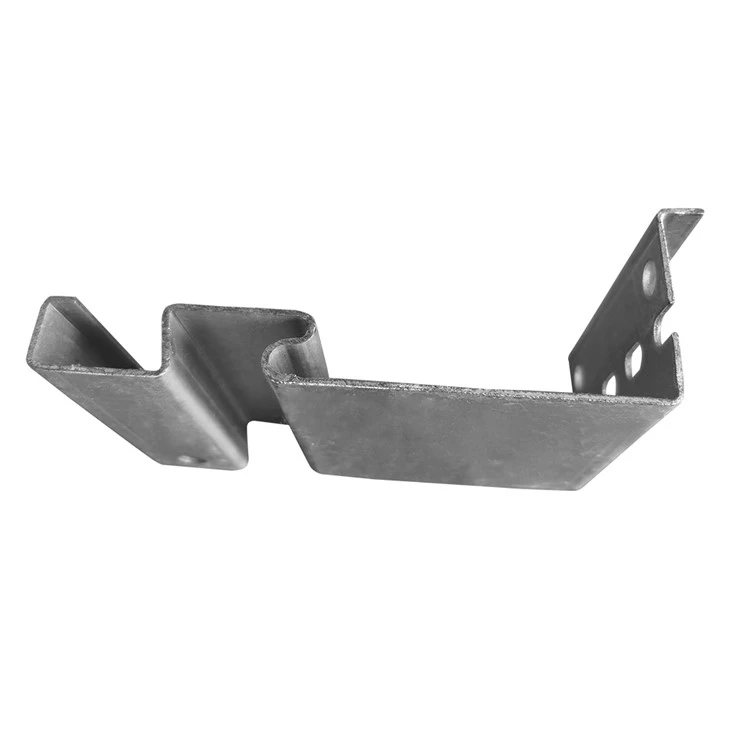

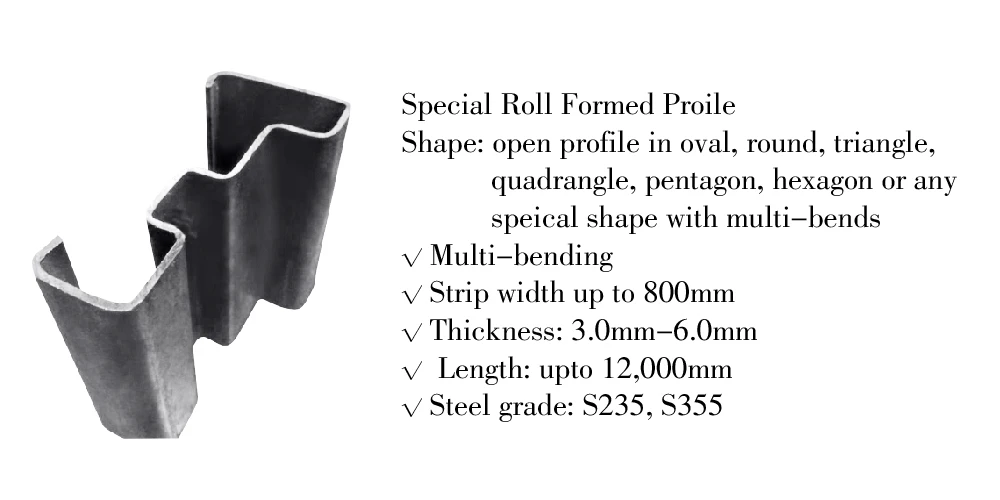

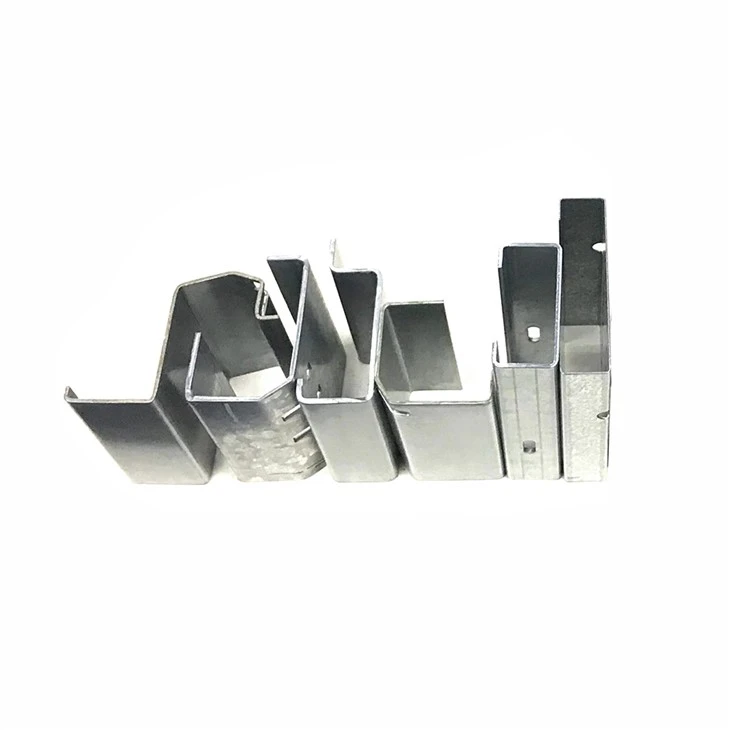

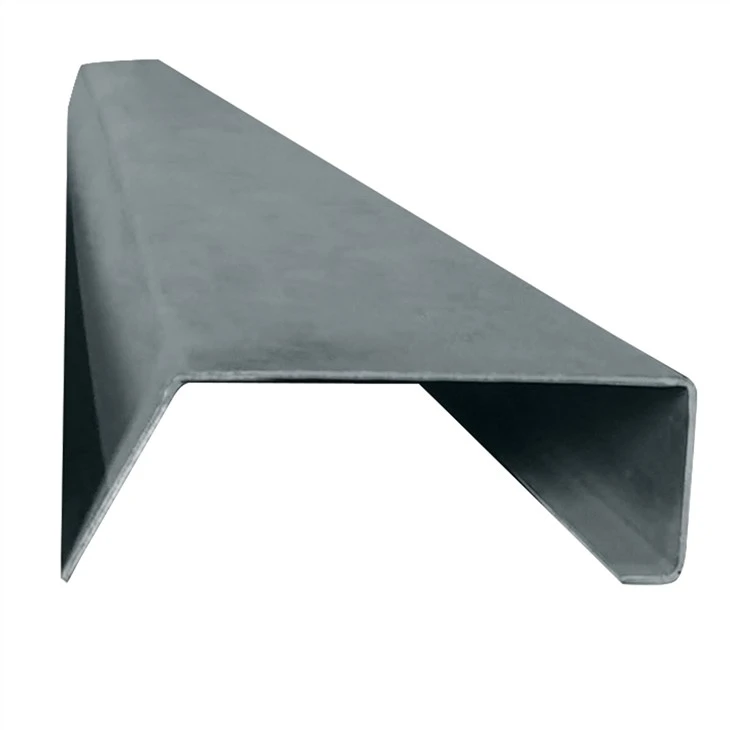

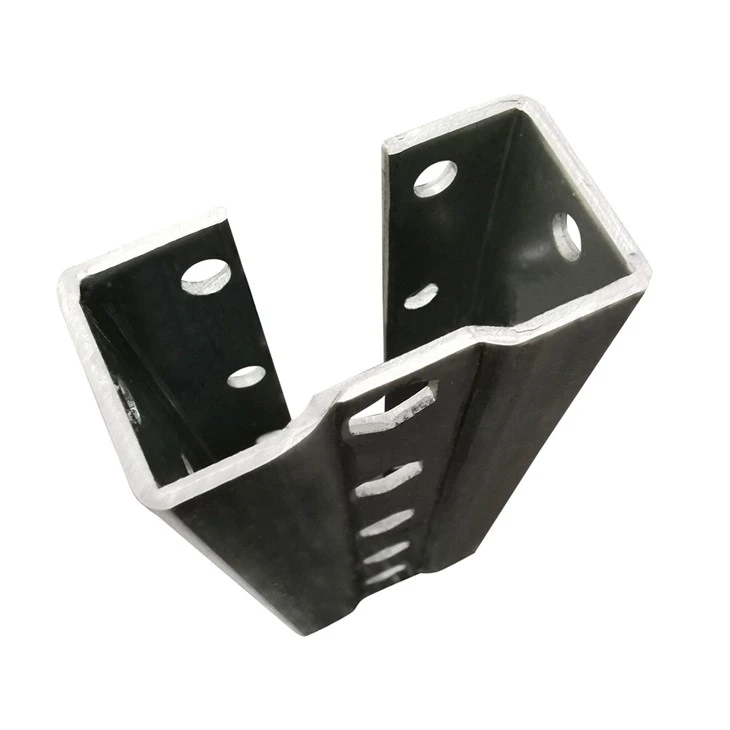

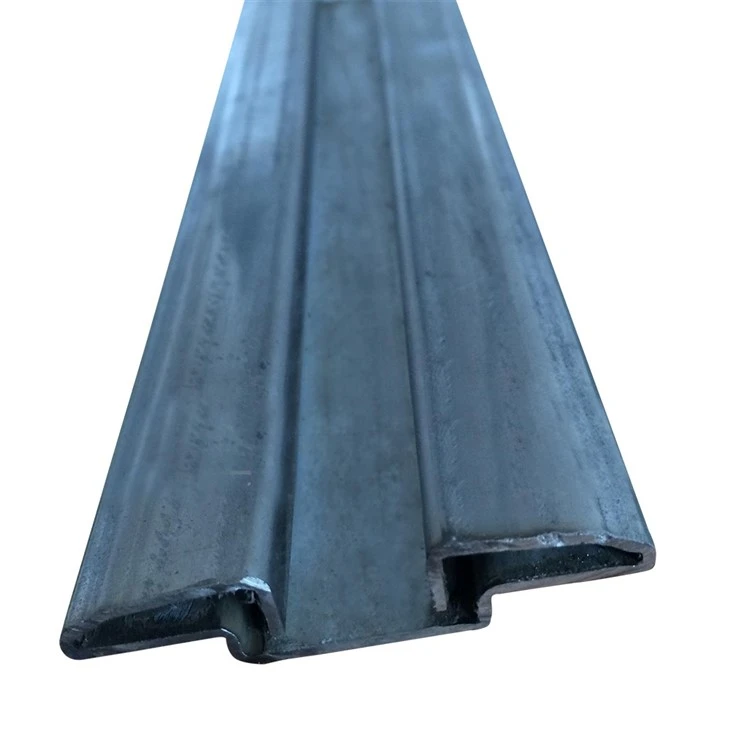

Proffil Ffurfio Roll Custom

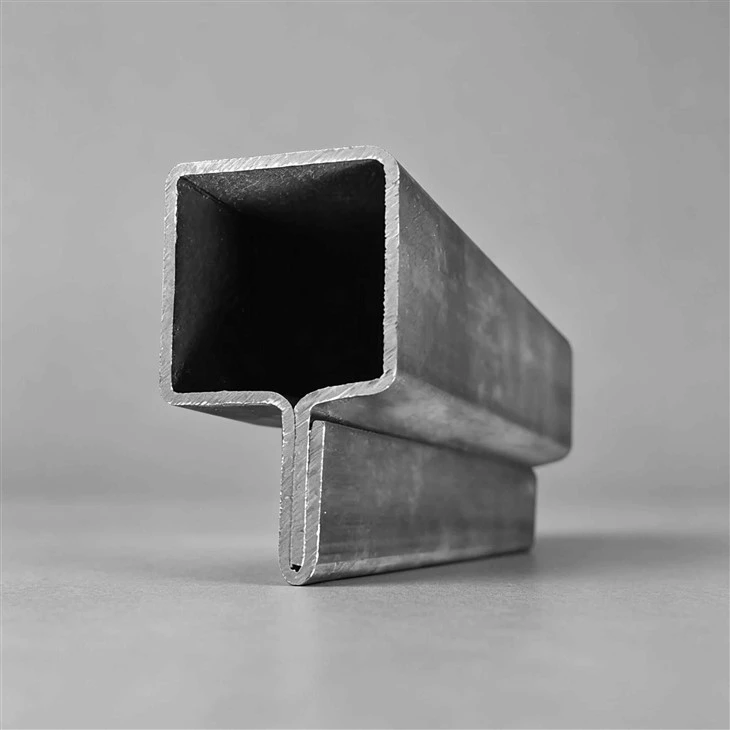

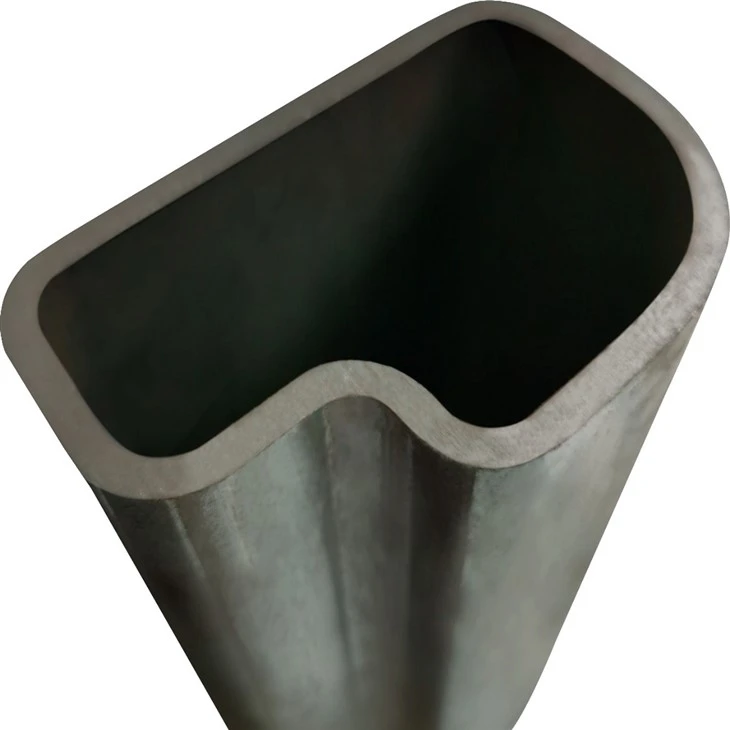

Proffil Tiwb Dur Custom

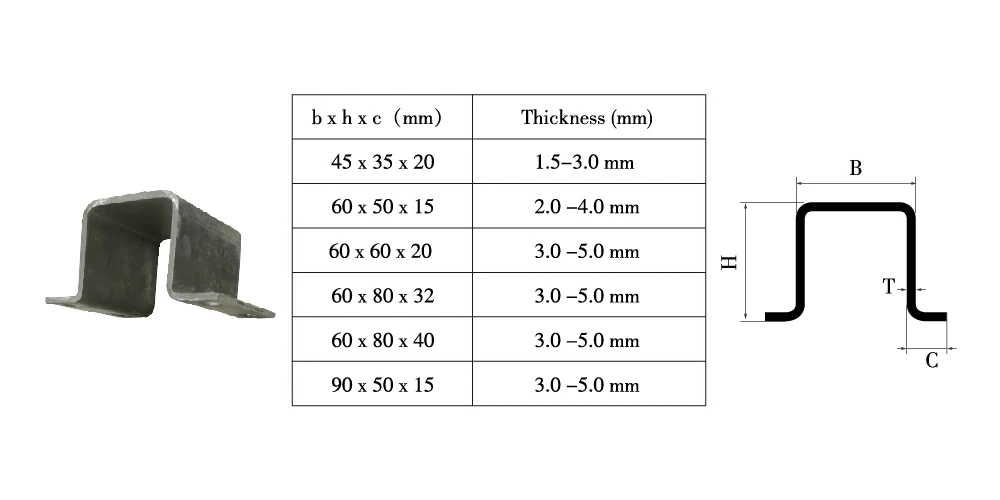

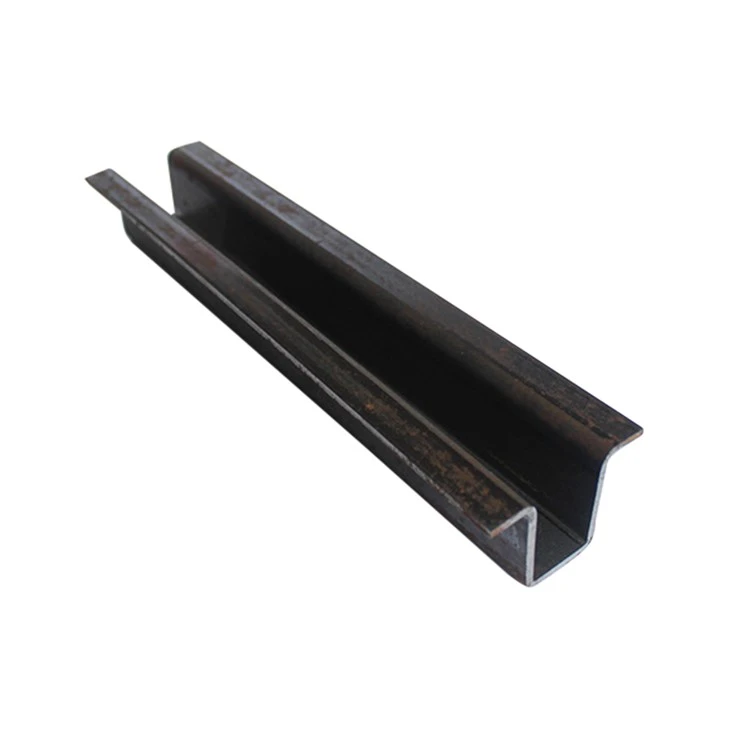

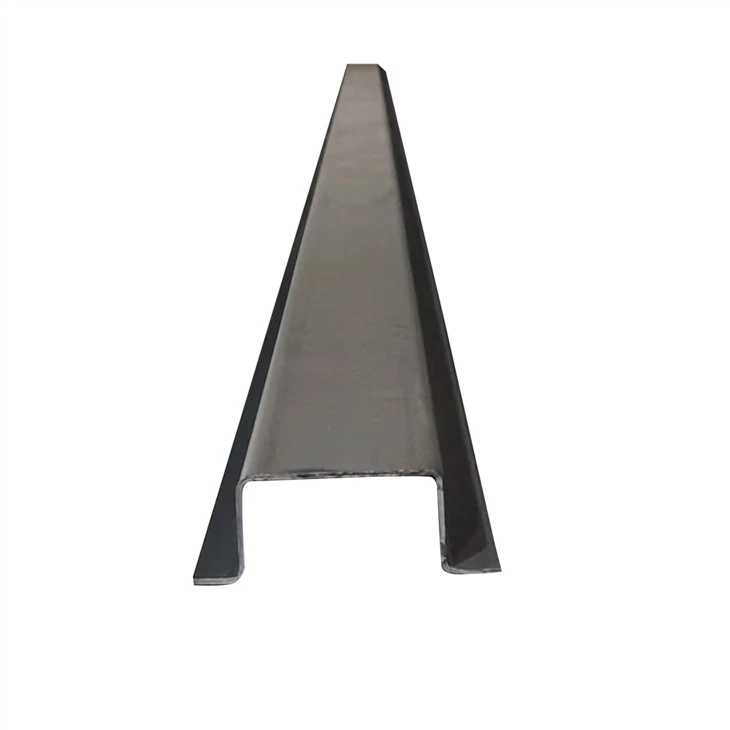

Proffil Omega

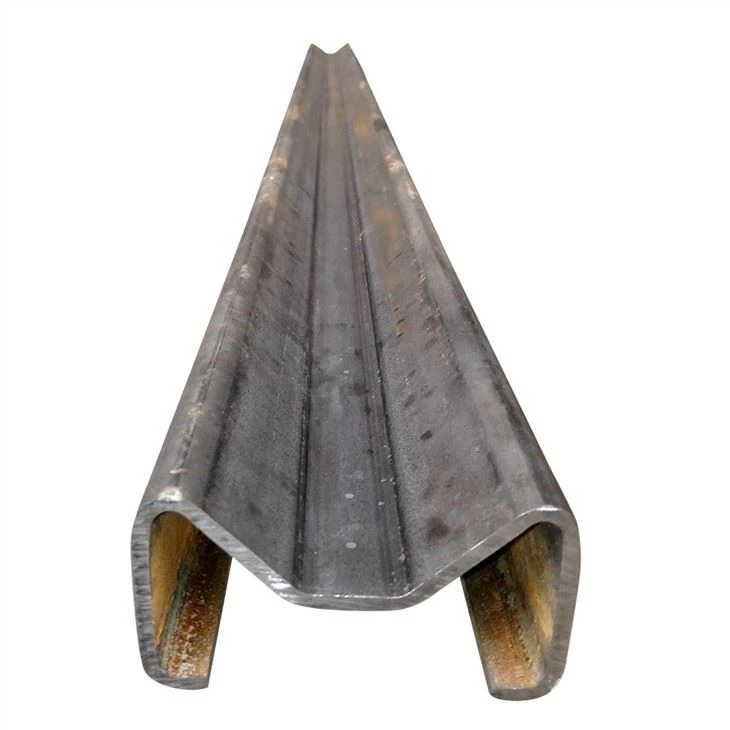

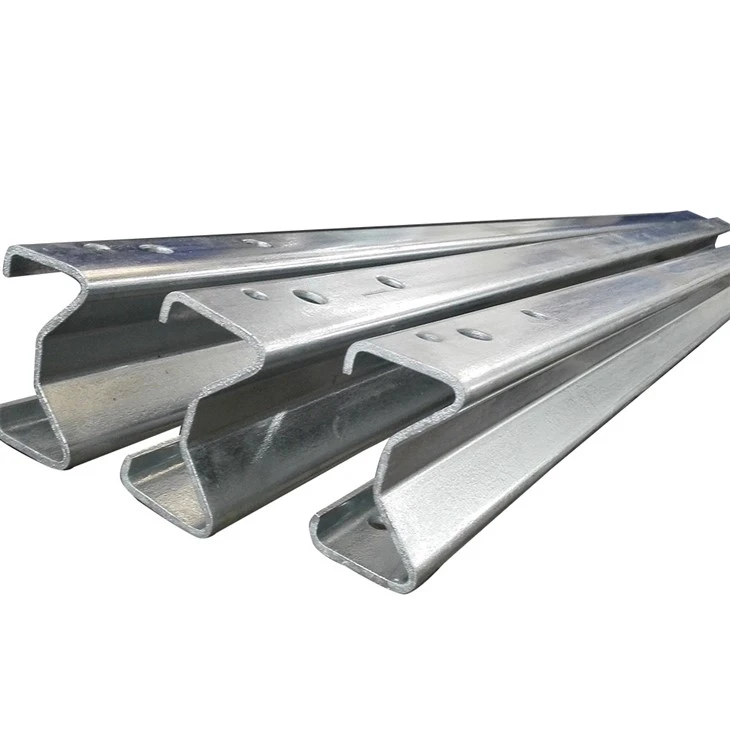

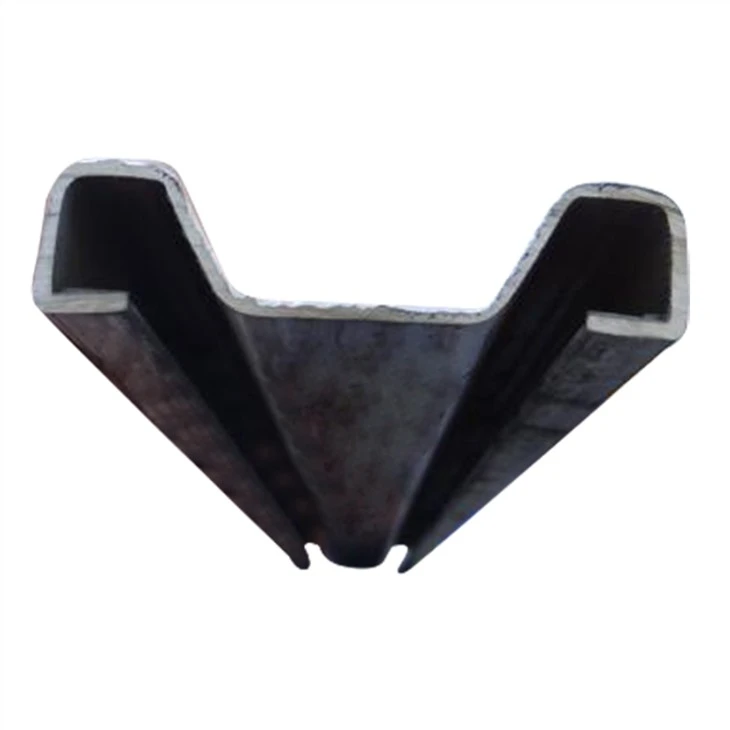

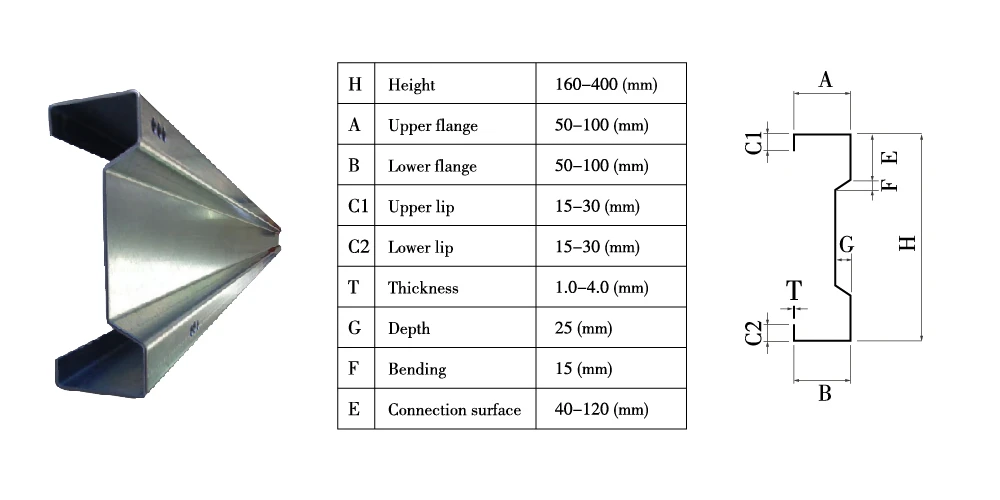

Proffil Sigma

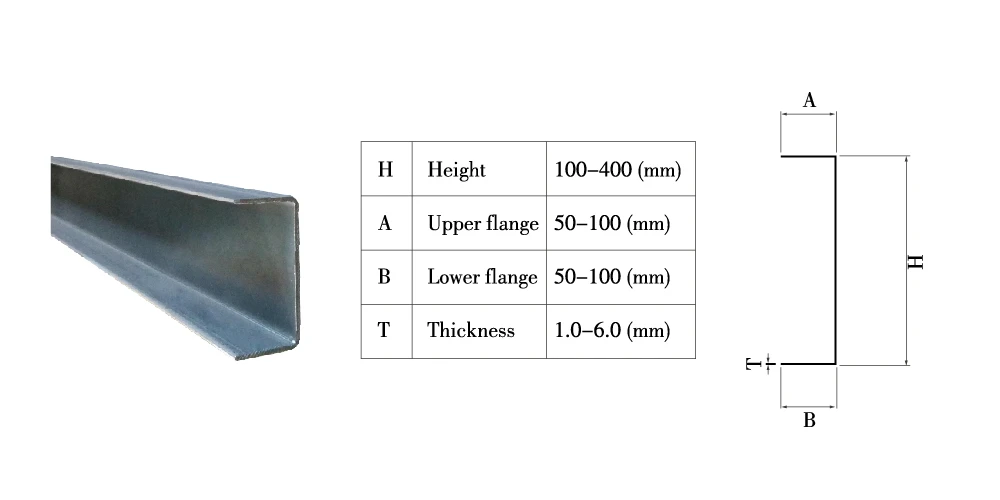

U Dimensiwn Proffil

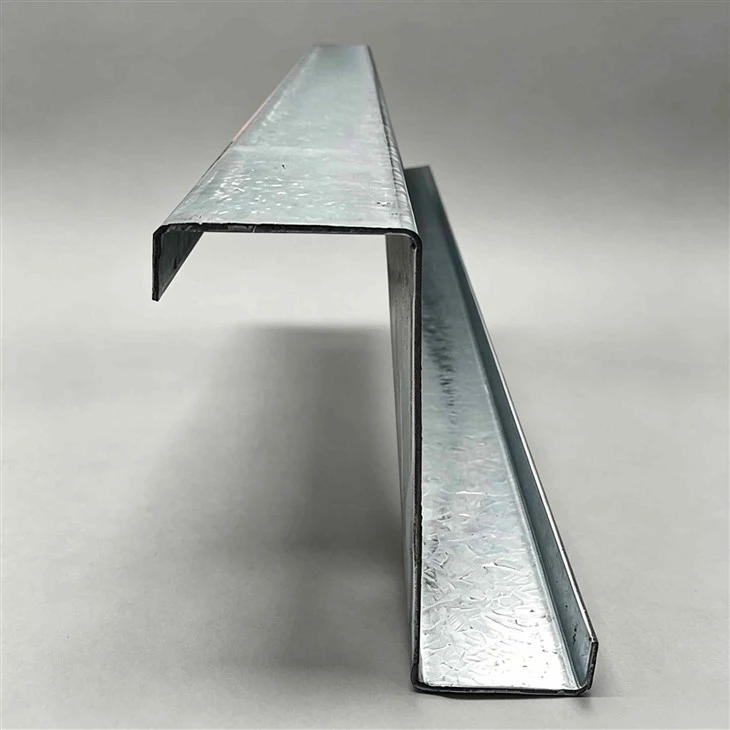

Z Dimensiwn Proffil

Post Sigma

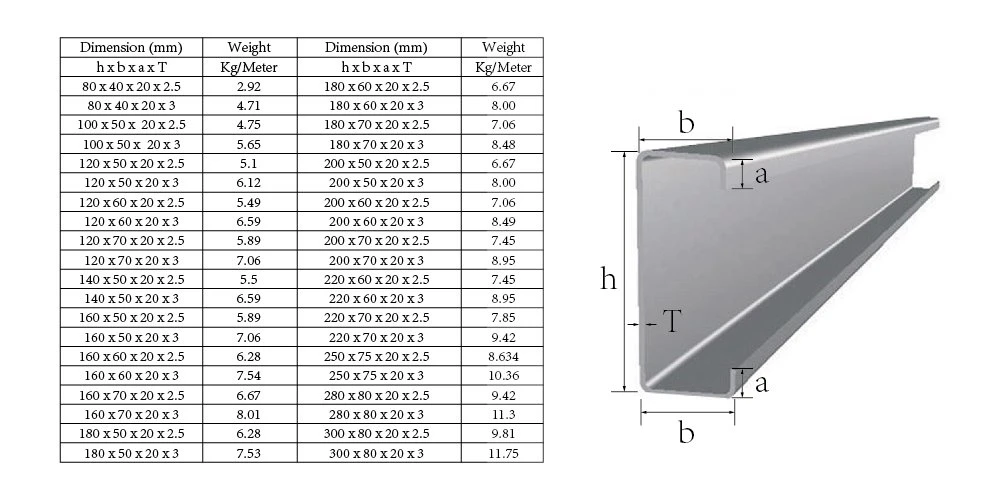

Proffil C cyn-galfanedig

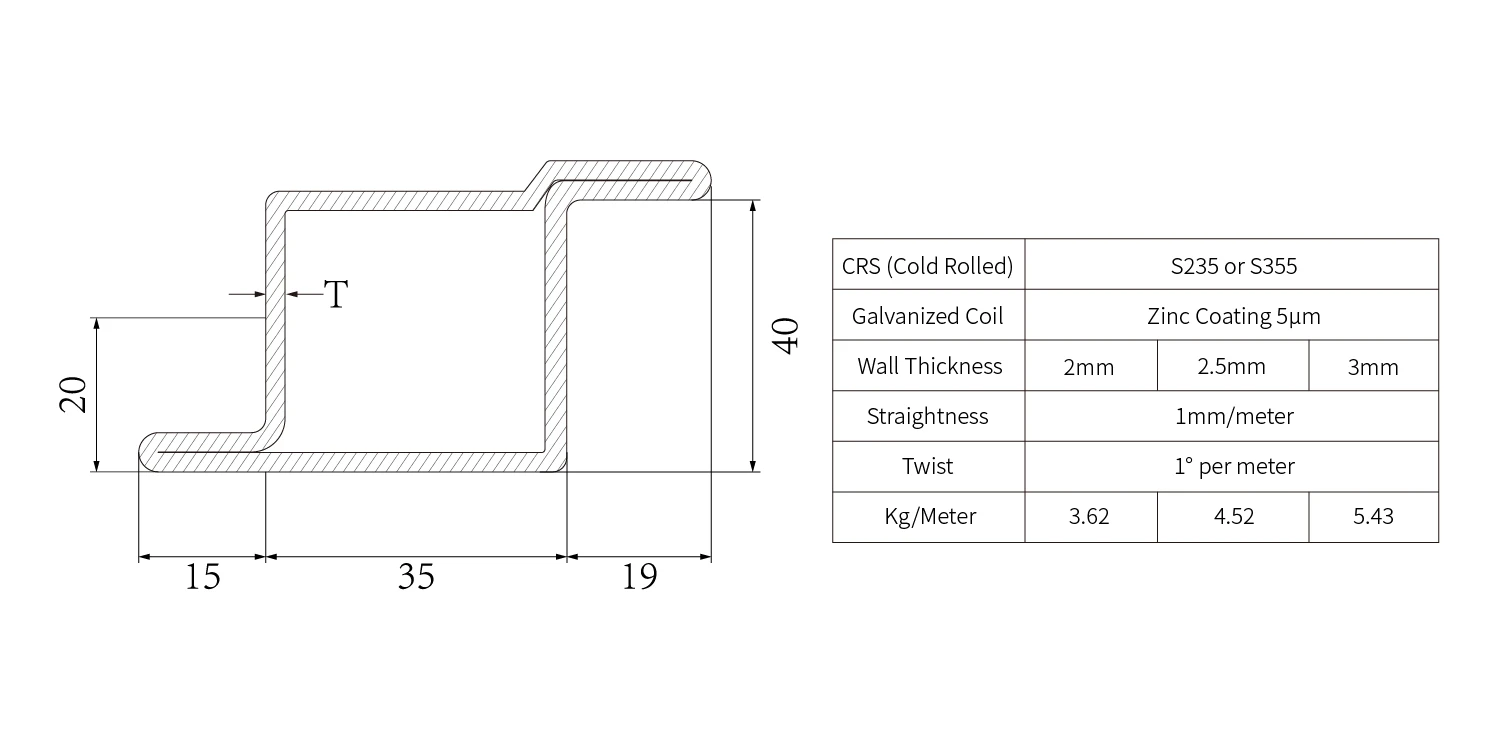

Proffil Drws a Ffenestr

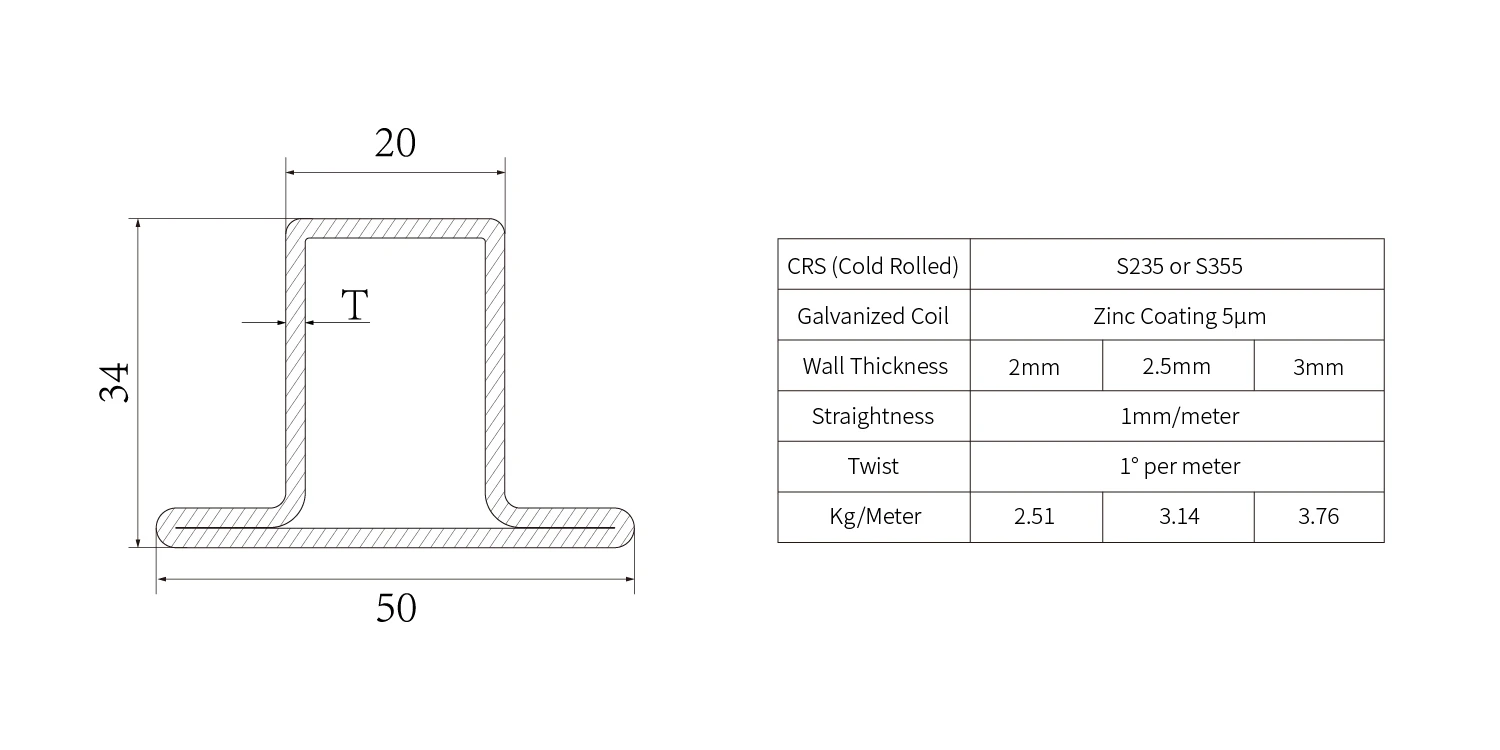

Proffil Ffrâm Drws

Diffygion Ffurfio Rholiau Cyffredin

Mae diffygion ffurfio rholiau yn aml yn cael eu hachosi gan beiriant ffurfio rholiau sydd wedi'i gam-osod, ac mae gosodiad rholio amhriodol yn aml yn achosi pwysau ffurfio gormodol a phroffiliau anghymesur. Yn aml iawn, mae diffyg iraid yn gamgymeriad cyffredin arall. Er mwyn canfod y problemau posibl, rydym fel arfer yn gwirio a yw rholiau'n cyfateb yn iawn cyn sefydlu'r bwlch rholio yn erbyn trwch y stribed dur. Arfer da yw cael gwiriad trwyadl o'r bylchau yn y gofrestr trwy'r holl docynnau cyn i'r profion ffurfio rholiau ddechrau. Ychydig iawn o gamgymeriadau cyffredin sydd ar gyfer proffiliau a ffurfiwyd ar gofrestr:

√Twist

√Cambr

√Bwa

√Ymyl donnog

√Marciau ffurfio rholio

√Craciau ymyl

√Cracion zipper

√Llai o drwch deunydd radiws

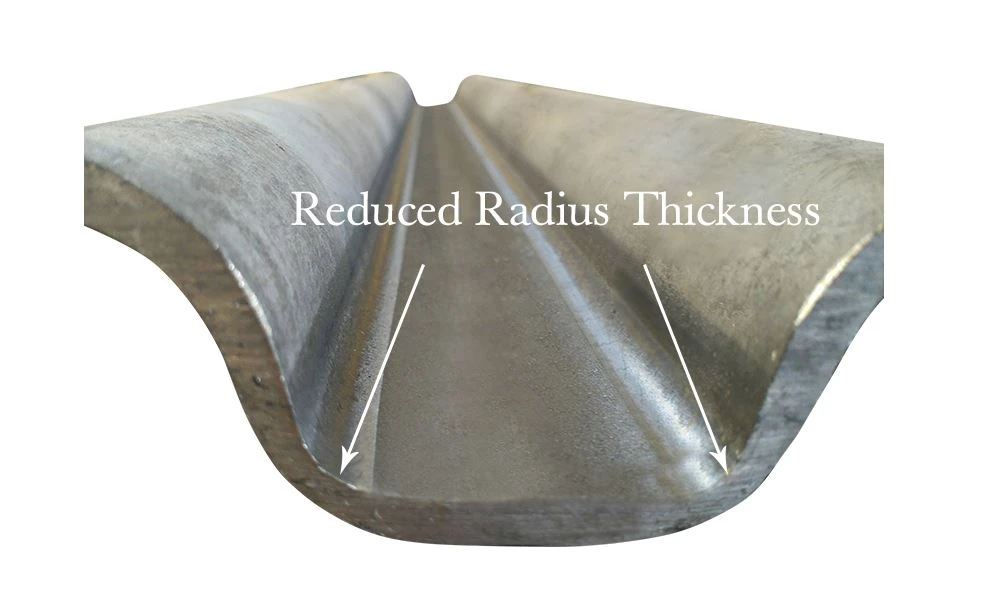

Deunydd Llai ar Radiws

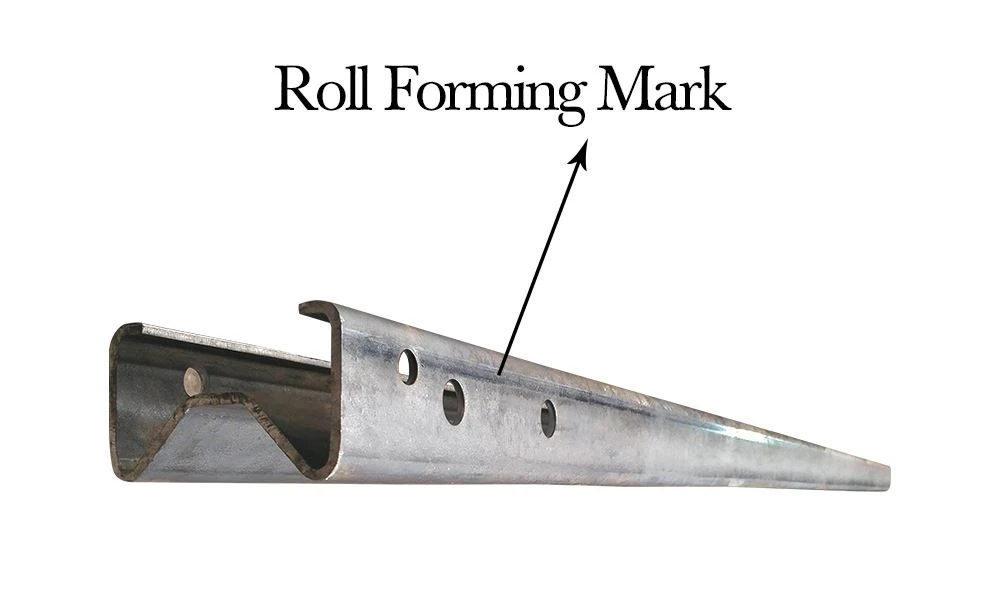

Marc Ffurfio Rhôl

                                                                          Diffygion Ffurfio Rholiau

Nodwedd Cynhyrchu Proffil Dur

√ trwch stribedi o 2mm i 6 mm

√lled stribedi hyd at 800 mm

√hyd proffil hyd at 12,000 mm

√lled proffil hyd at 320 mm ac uchder hyd at 150mm

Dimensiwn Proffil Tiwb Dur

√trwch stribedi o 1.5mm i 6 mm

√lled stribedi hyd at 800 mm

√hyd proffil hyd at 12,000 mm

√Cylchedd proffil tiwb hyd at 680mm gydag isafswm trwch wal 2mm

Roll Ffurfio Dewis Deunydd Proffil Dur

√ Dur wedi'i rolio'n boeth

√ Dur rholio oer

√ Dur wedi'i rolio'n oer a'i biclo

√ Dur piclo ac olew wedi'i rolio'n boeth (HRPO)

√ Dur di-staen

√ Dur cyn-galfanedig

Ein Cryfder

Rydym yn deall anghenion a heriau amrywiol ein cwsmeriaid. Mae angen i'r cynhyrchion dur a ffurfiwyd ar y gofrestr fod yn gryfach ac yn ysgafnach, a dyna pam y gwnaethom ddatblygu proses ffurfio rholiau arbennig a all arbed deunydd dur wrth gynnal y cryfder a ddymunir. Mae'r broses unigryw hon yn galluogi Fabmann i ddatblygu proffiliau dur cryfach ac ysgafnach a phroffiliau tiwb dur ar gyfer ein cleientiaid.

Cymwysiadau Proffil Metel Fabmann

√ Adeiladau masnachol neu breswyl√ Peiriannau ac offer

√Isadeiledd (rheilen warchod a phostyn rheilen warchod)√ Fframiau ffenestri a drysau

√Cefnogaeth ar gyfer trawstiau pren√ Trawstiau to

√Girts, stydiau, bresys, distiau a chydrannau strwythurol√ Rheiliau cludo

√Pontydd a strwythurau cyplau√ Tyrau trosglwyddo pŵer,

√Rheiliau gosod paneli solar a physt√ Rheiliau tywys

Proffil Dur Triniaeth Arwyneb

√Galfaneiddio dip poeth yn unol â safonau cenedlaethol gwahanol fel BS EN ISO 1461, AS/NZS 4680, JIS-H8641 ac ASTM-A-123. Ar gyfer amgylchedd cyrydol iawn (C4 neu C5), gallwn wneud cotio galfaneiddio trwchus 140μm ar gyfartaledd, a byddwn hefyd yn profi adlyniad y cotio sinc ar gyfer pob swp.

√Sherardizing yn ôl BS EN ISO 13811, a gallwn hefyd wneud cotio mwy trwchus na 45μm.

√Gorchudd powdr yn unol ag ISO 12944, a chroeslinell yw ein gweithdrefn brawf safonol ar gyfer pob swp.

√Peintio yn ôl ISO12944, a gallwn wneud paentio ar wyneb dur yn uniongyrchol neu gallwn peintio deublyg yn seiliedig ar dip poeth galfanedig neu sherardized dur ar gyfer perfformiad gwrth-cyrydu super.

Proffiliau Dur wedi'u Ffurfio â Rholiau: Y Canllaw Prynu Cyflawn

Manteision Ffurfio Rholiau

O'i gymharu â phrosesau saernïo metel eraill, ychydig iawn o fanteision amlwg y mae ffurfio rholiau yn eu cynnig:

✔ Mwy o effeithlonrwydd cynhyrchu. Gan fod y deunydd a ddefnyddir mewn gweithrediad ffurfio rholiau ar ffurf coil, mae'r broses yn mynd rhagddo ar gyflymder llawer uwch ar gyfer cynhyrchu cyfeintiau mwy yn gyflymach.

✔ Costau cynhyrchu is. Mwy o ddefnydd o ddeunydd gydag effeithlonrwydd ynni anhygoel.

✔ Y gallu i gynhyrchu siapiau cymhleth

✔ Cywirdeb, ansawdd a chysondeb gwell. O'i gymharu â brecio yn y wasg, gall ffurfio rholiau fodloni goddefiannau tynnach wrth greu rhannau a chynhyrchion sy'n fwy cyson ac unffurf ar draws rhediadau lluosog.

Tyllu ymlaen llaw yn erbyn Tyllu Post wrth Ffurfio Rholiau

Tyllu ymlaen llaw yw saernïo cyfres neu batrwm o dyllau yn y stribed fflat cyn ffurfio rholio, ac mae'n ateb gweithgynhyrchu economaidd iawn oherwydd bod tyllu'n cael ei wneud mewn gweithrediad parhaus cyn ffurfio rholiau.

Tra bod tyllu post yn cael ei wneud ar ôl i'r proffil gael ei ffurfio. Mae'n rhan o ddilyniant o weithrediadau, pob un ohonynt yn cael eu perfformio heb eu trin, ac felly mae'n effeithlon iawn. Yn aml, mae hyn yn fwy dymunol na thyllu ymlaen llaw oherwydd cywirdeb dimensiwn gwell.

Cyn-Torri yn erbyn Ôl-Torri mewn Ffurfio Rholiau

Cyn-dorri yn y broses ffurfio gofrestr yn bwydo cyn gofrestr yn wag wedi'i dorri ymlaen llaw sydd â hyd penodol, tra bod system ôl-dorri yn torri hyd ar ôl i'r proffil gael ei ffurfio. Mae gan y ddwy system eu manteision a'u hanfanteision eu hunain.

Manteision Cyn Torri

✔ Cneifio rhag-dorri cynhaliaeth isel syml sy'n dileu marw terfyn drud a'r gwaith cynnal a chadw

✔ Dibenion heb fwff

✔ Y gallu i fwydo stribedi neu ddalennau â llaw ar gyfer cynhyrchu cyfaint isel

Anfanteision Cyn-Dorri

✔ Posibilrwydd mwy o fflêr diwedd ar gyfer proffil gyda gwe fawr

✔ Anodd trin dur cryfder uchel

✔ Mae angen mwy o orsafoedd ffurfio sy'n gwneud y cyn-roller a'r offer yn ddrutach, sydd hefyd yn golygu mwy o arwynebedd llawr.

✔ Gallai proffiliau byrrach fod yn fwy o her, ac o bosibl arwain at faterion ansawdd.

✔ Anodd eu rholio o broffiliau aml-dro gydag ansawdd da.

✔ Efallai y bydd angen canllawiau canolradd ar gyfer torri ymlaen llaw, yn enwedig ar gyfer proffiliau byr. Mae addasu'r canllawiau hyn yn ychwanegu at y gost.

Manteision Ôl-dorri

✔ Mae'r gyfradd gynhyrchu yn uwch gydag ansawdd gwell

✔ Gellir rheoli fflêr diwedd yn well.

✔ Canlyniadau gwell ar gyfer duroedd cryfder uchel

✔ Yn gallu trin proffiliau byr (tua 7cm o hyd)

✔ Gwell rheolaeth ar ôl-dorri wrth redeg mesurydd trwm a deunydd cryfder uchel oherwydd bod yr ymyl flaen mewn rhag-dorri yn taro'r rholiau â phob rhan

✔ Y gallu i roi dyrnu/rhicio yn ystod y gweithrediad terfyn, gan ddileu un neu fwy o lawdriniaethau eilaidd o bosibl

Anfanteision Ôl-Dorri

✔ Gwasgu a marw drud iawn gyda chostau cynnal a chadw uwch, yn enwedig ar gyfer y marw torbwynt

✔ Burr diwedd gan arwain at ddiwedd garw sydd angen ei falu â llaw

✔ Posibilrwydd ystumio diwedd y proffiliau

Mae siâp, hyd, trwch deunydd, cymhlethdod y proffil, a maint yn gyffredinol yn pennu pa ddatrysiad sy'n opsiwn gwell ar gyfer tyllu a thorri, ac mae ganddo hefyd rywbeth i'w wneud â chywirdeb safle twll a goddefgarwch dimensiwn cyffredinol hefyd. Yr anfantais gyda'r toriad ymlaen llaw yw ychwanegu mwy o standiau i geisio dileu rhywfaint o'r fflam, ond mae'n dueddol o fod yn fwy fflach nag mewn system ôl-dorri. Mae angen mwy o orsafoedd ffurfio rholiau ar gyfer y toriad ymlaen llaw, ond mae'r gost cynnal a chadw ar gyfer offer rhag-dorri yn llawer rhatach.

Ar gyfer proffil dyletswydd trwm o 4mm i 8mm, efallai y bydd gan ôl-doriad ormod o burrs diwedd annerbyniol sydd angen gwaith debur â llaw. Yn y cyfamser, gallai rhag-dorri fod yn broblem hefyd os oes angen goddefgarwch safle twll tynn iawn ar y proffil. Yn ymarferol, mae angen inni ystyried defnyddio opsiwn ôl-lif yn lle ôl-dorri ar gyfer proffil trwchus, a bydd hyn yn anochel yn arafu effeithlonrwydd cynhyrchu'r gofrestr gan ffurfio.

Prosesau Ffurfio Rholiau

✔ Decoil, mae'r stribed dur yn mynd trwy ddecoiler, ac yna caiff ei fwydo trwy'r canllaw mynediad.

✔ Tyllu ymlaen llaw, mae'r stribed dur hollt yn cael ei fwydo trwy'r peiriant tyllu ymlaen llaw ar gyfer patrymau tyllau penodol.

✔ Ffurfio Rholiau, yna caiff y stribed dur ei fwydo drwodd i'r rholiau ffurfio, ac mae pob rholyn yn perfformio rhan gynyddrannol yn unig o'r ffurfio metel, nes cyflawni'r proffil trawsdoriad dymunol.

✔ Weldio ymsefydlu amledd uchel. Os oes angen proffil tiwb dur, bydd y proffil tiwb yn cael ei weldio'n hydredol gan beiriant weldio ymsefydlu, a chaiff gleiniau weldio allanol eu tynnu'n awtomatig. Mae'r broses weldio ymsefydlu yn darparu sêm weldio bron yn wastad gyda chryfder sy'n well na chynnyrch y rhiant-ddeunydd. Unwaith y bydd y proffil tiwb metel wedi'i selio, gan gynhyrchu proffil cyflawn gyda sêm weldio fflat, bron yn anweledig.

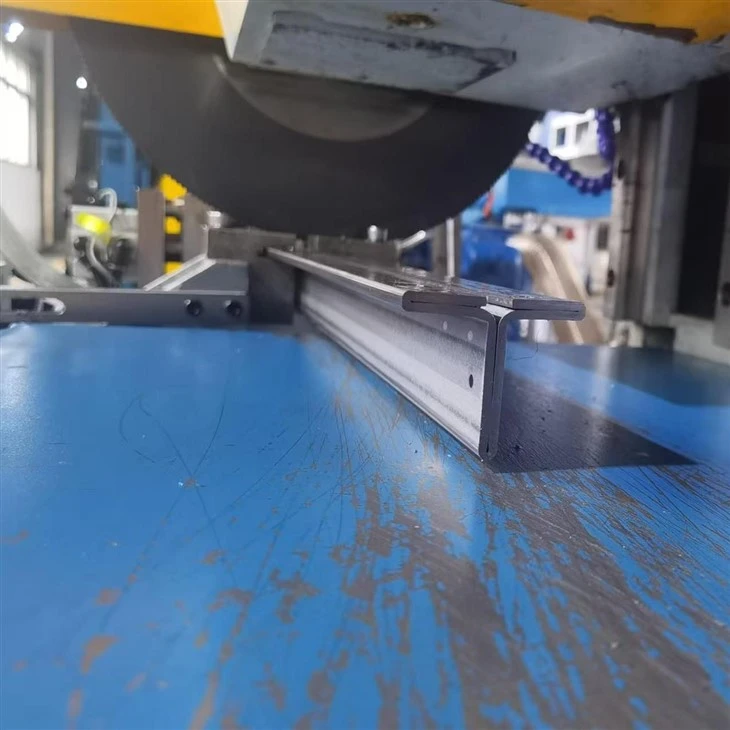

✔ Wedi'i dorri i ffwrdd yn hedfan, caiff y proffil dur ei dorri i'r hyd a ddymunir gan y llif hedfan

✔ Pentyrru, ar ôl torri, mae'r proffiliau wedyn yn cael eu pentyrru ar gyfer prosesau saernïo eilaidd

Yn fyr, mae ffurfio rholiau yn broses sy'n defnyddio set o rholeri wedi'u gosod yn fanwl gywir i berfformio plygu cynyddrannol i stribed o fetel sy'n cael ei fwydo'n barhaus, ac mae'r rholeri'n cael eu gosod mewn setiau ar stand olynol gyda phob rholer yn cwblhau un cam bach o'r broses.

Beth yw'r deunyddiau a ddefnyddir ar gyfer offer ffurfio rholiau?

Gall y deunyddiau offer a ddefnyddir ar gyfer offer ffurfio rholiau amrywio yn seiliedig ar y proffiliau dur a ddymunir sef proffiliau dyletswydd ysgafn neu broffiliau dyletswydd trwm. Yn gyffredinol, po uchaf yw cryfder y deunydd stribedi metel, y mwyaf yw ymwrthedd gwisgo'r offer. Mae gan y deunyddiau aloi dur poblogaidd a ddefnyddir yn eang yn Tsieina bron yn union ddeunydd cyfatebol yn yr Unol Daleithiau, Ewrop a Japan, a dyma nhw:

✔ #45, sy'n cyfateb i 1045, S45C neu C45.

✔ 42CrMo, sy'n cyfateb i 4241, SCM440 neu 42CrMo4

✔ 40CrNi2Mo, sy'n cyfateb i 4340, SNCM439 neu 36CrNiMo4

✔ 20CrNiMo, sy'n cyfateb i ASTM 8620

✔ 5CrNiMo, sy'n cyfateb i SAE L6, SKT4 neu 55NiCrMoV6

✔ Cr5Mo1V, sy'n cyfateb i A2, SKD12 neu X100CrMoV5-1

✔ 9CrWMn, sy'n cyfateb i O1, SKS3 neu 00MnCrw4

✔ Cr12Mo1v1, sy'n cyfateb i D2, SKD11 neu X155CrMoV12-1

✔ W6Mo5Cr4V2W6Mo5Cr4V2, sy'n cyfateb i M2

Ble mae proffiliau ffurfio rholiau a phroffiliau tiwb dur yn cael eu defnyddio?

Mae'r proffiliau ffurfio rholiau a phroffiliau tiwb wedi'u defnyddio'n eang ym mron pob diwydiant, a'r cymwysiadau gwirioneddol yw:

Amaethyddiaeth

✔ Tim a phroffiliau strwythurol ar gyfer tractorau ac offer fferm arall

✔ Postyn ffens

✔ polion deildy grawnwin

✔ Offer lawnt a gardd

Offer

✔ Paneli ar gyfer oergelloedd, stofiau, poptai microdon, golchdy a pheiriannau gwerthu

✔ Cydrannau strwythurol ar gyfer offer

✔ Sleidiau drôr ar gyfer ffyrnau a chywasgwyr sbwriel

Adeiladu Adeilad

✔ Adrannau cannydd

✔ Cefnogwyr mewnol ar gyfer atgyfnerthu ffenestri

✔ Traciau drysau a ffenestri llithro

✔ Fframio dur preswyl

✔ Deciau to metel a phaneli llithro

✔ Gwteri a phigellau isel

System Atal Pontydd a Phriffyrdd

✔ Arwyddbost ffordd

✔ Rhwystr damwain traffordd a phriffyrdd, rheilen warchod gwahanu

✔ Pyst pontydd a phanel atgyfnerthu dec

Gwresogi, Awyru a Chyflyru Aer

✔ Achos cyflyrydd aer

✔ dwythellau HVAC

✔ Fframiau hidlydd aer

✔ louvers tŵr oeri

Dodrefn a gosodiadau Cartref, Swyddfa a Storfa

✔ Atgyfnerthu arwynebau gwaith

✔ Cegin a chypyrddau ffeiliau

✔ Arddangos fframiau rac

✔ Storio gosodiadau a silffoedd archfarchnad

Cludiant

✔ Proffiliau ffrâm a ddefnyddir mewn ceir, tryciau, bysiau, trelars, isffyrdd a llongau.

✔ Aelodau trimio a grilio cerbydau

✔ Bymperi

✔ Bariau rhannu

✔ Barrau atgyfnerthu

Beth yw'r broses offer ar gyfer datblygu proffiliau a ffurfiwyd ar gofrestr?

Mae'r broses offeru yn dechrau gyda dadansoddiad o radiws tro, lled fflans, goddefgarwch trawsdoriad lled gwe, hyd dadffurfiad, cyflymder ffurfio, grym ffrithiant, lleihau trwch deunydd, radiws cornel plygu, goddefgarwch hyd, trwch deunydd yn ogystal â nodweddion mecanyddol deunydd dur. Ar yr un pryd, mae angen i'r peirianwyr offer wybod gallu eu llinell ffurfio rholio sy'n cynnwys nr. o orsafoedd ffurfio, pŵer modur a phellter y stondinau rholio. Ar ôl y dadansoddiad, gall y peirianwyr offer ddechrau'r gwaith go iawn ar gyfer gwaith dylunio offer isod:

✔ Datblygu llun trawsdoriadol gyda goddefiannau dimensiwn.

✔ Cyfrifwch amcangyfrif o led y stribed.

✔ Cynhyrchu llif dilyniant tro

✔ Gosod a dylunio'r rholeri

✔ Ymgorffori gosodiadau, canllawiau, rholiau ochr, a dyfeisiau sythu lle bo'n berthnasol.

Beth yw'r ffactorau allweddol sy'n effeithio ar gost gweithgynhyrchu proffiliau ffurfio gofrestr?

Mae tri ffactor allweddol, sef:

✔ Mae amser gosod yn cyfeirio at faint o amser y mae'n ei gymryd i sefydlu rholeri ar gyfer cynhyrchu ffurfio rholiau.

✔ Cyflymder rhedeg, y cyflymder ffurfio rholiau y gallwch chi fwydo stribed metel trwy'r peiriant.

✔ Deunyddiau, y deunyddiau crai sydd eu hangen ar gyfer y prosiect.

Pam dylunio offer yw'r ffactor pwysicaf ar gyfer proffiliau dur o ansawdd uchel?

Mae'r rheswm yn syml iawn oherwydd gall dyluniad offer cywir leihau'r risg o ddiffygion ffurfio rholiau cyffredin fel cambr, tro, bwa, ymyl tonnog, a chrychni ymyl. Y dyluniad cywir yw sicrhau hyd arc cyson a radiws plygu ar hyd holl adran y sianel. Mae hyd arc cyson yn awgrymu cywasgu mwy ac ymestyn yn y proffil ar hyd y broses ffurfio yn bosibl, ac mae'n cael effaith sylweddol ar ansawdd terfynol y gofrestr ffurfio cynhyrchion. Yn ôl yr astudiaeth ddiweddar, mae'r bwa hydredol wedi gostwng 50 y cant gan ddyluniad offer radiws tro cyson. Felly, dylunio offer yw asgwrn cefn gweithgynhyrchu proffiliau dur o ansawdd uchel wedi'u ffurfio â rholiau.

Sut i osgoi anffurfio sianel proffil dur yn ystod proses galfaneiddio dip poeth?

Mae'r materion dadffurfiad cyffredin iawn yn gysylltiedig â phroses galfaneiddio dip poeth, ac fe'i hachosir yn bennaf gan ryddhau straen gweddilliol ar ôl ffurfio rholiau a diffyg gosodiad hongian ar gyfer proffiliau hir. Yn arbennig ar gyfer proffiliau tenau a hir iawn tua 2mm i 3mm, maent yn debygol iawn o gael eu dadffurfio yn ystod prosesau codi yn ystod prosesau diseimio, piclo a galfaneiddio, ac felly mae gosodiad cywir i ddal y trawstiau dur yn y safle cywir yn hanfodol. Mae rhyddhau straen gweddilliol proffiliau agored tenau a mawr yn ystod galfaneiddio yn fater cyffredin iawn, ac mae bron yn amhosibl ei osgoi. Felly, mae'n bwysig iawn cael proses unioni ar waith cyn pacio.

Beth yw'r problemau cyffredin gydag adrannau dur a ffurfiwyd gan gofrestr?

Y materion ansawdd mwyaf cyffredin gydag adrannau dur ffurfio rholio oer yw twist, bwa, cambr, ton ymyl, crychau ymyl, marciau treigl, lefel anwastad o flanges, a gormodedd o drwch llai o amgylch radiws cornel.

Beth yw'r weithdrefn sefydlu gywir ar gyfer cynhyrchu proffiliau wedi'u ffurfio ar gofrestr?

Mewn egwyddor, y nod yw gwneud i unrhyw weithredwr sydd â dealltwriaeth sylfaenol o ffurfio rholiau allu gosod rholeri yn unol â'r daflen gyfarwyddiadau heb ofyn i unrhyw un. Er mwyn cyflawni'r nod hwn, mae angen i'r gweithredwr profiadol labelu a threfnu'r offer a'r gwahanwyr mewn modd rhesymegol, yn ddelfrydol ger y man gweithredu. Isod mae'r weithdrefn:

✔ Cyn i'r gosodiad ddechrau, glanhau'r siafftiau a bylchau aliniad wyneb y peiriant, a dyma'r sylfaen ar gyfer gosodiad da a gweithrediad peiriant rhagweladwy ac ailadroddadwy.

✔ Wrth osod y tocyn cyntaf, gwnewch yn siŵr bob amser fod y cylch wedi'i stampio (gyda rhif y gofrestr a gwybodaeth arall) yn eich wynebu, a bod y niferoedd yn y drefn gywir ar gyfer y llawdriniaeth.

✔ Rhowch y stand allfwrdd ar y gwerthydau a gosodwch a thynhau'r cnau cloi siafft, a gwnewch yn siŵr nad yw'r ras fewnol yn cylchdroi.

✔ Clowch y stand allfwrdd gyda sgriwiau neu glampiau dal i lawr a gorffennwch gyfanswm y gosodiad yn y disgyblaethau a grybwyllir uchod.

✔ Adalw'r defnydd i'w ffurfio rholio a mesur ei drwch gwirioneddol.

✔ Defnyddiwch fesurydd teimlo ar ochr fewnol ac allanol yr offeryn i ragosod y bwlch offer rholio, gan addasu'r pellter fertigol rhwng y siafftiau uchaf ac isaf ar gyfer y bwlch rholio a ddymunir a fydd yn unol â thrwch y deunydd.

✔ Cofnodwch y bwlch rhwng fflans y gofrestr uchaf a gwaelod ar yr ochr fewnol ac allanol ar gyfer pob pas o offer ffurf y gofrestr.

✔ Rhedwch y deunydd i mewn i'r tocyn rholio, yna ailosodwch y rholiau os oes angen. Fel arfer mae ailosod yn gyffredin iawn oherwydd goddefgarwch trwch deunydd a mân amrywiad bwlch rholio.

✔ Dechrau profi ffurfio rholiau os nad oes gennych y feddalwedd prawf efelychiad cyfrifiadurol.

Pam mae dur cryfder uchel yn ddeunydd a ffefrir ar gyfer sianel ddur a ffurfiwyd gan gofrestr?

Mae gan y dur cryfder uchel y fantais o leihau pwysau a gwella diogelwch, a dyna pam y caiff ei ddefnyddio'n helaeth mewn ceir, system rheilen warchod fel canllaw gwahanu traffordd a rheilen warchod, rheilen warchod pontydd, proffiliau dur ar gyfer adeiladau modiwl, pyst ar gyfer ynni gwyrdd. Hefyd, mae'r deunydd llai yn golygu arbed costau ar gyfer eich prosiect.

Sut i osgoi ymylon tonnog o gofrestr ffurfio proffil?

Mae'r ymyl tonnog yn digwydd yn ystod y broses ffurfio rholiau, ac fe'i hachosir gan straen a straen hydredol gormodol ger ymyl y ddalen, a gall y byclo ymyl ddigwydd pan eir y tu hwnt i werth critigol y radiws plygu. Mewn gair arall, mae'r ffibrau ar yr ymyl yn hirach na'r rhai yn y canol. Yn ogystal, bydd y cynnydd mewn cyflymder ffurfio rholiau hefyd yn newid y nodweddion ffrithiant rhwng y rholiau a'r stribed dur, ac yn y pen draw bydd yn arwain at waethygu'r diffyg tonnau ymyl ymhellach.

Yn fyr, mae'n debyg bod ymylon tonnog yn cael eu hachosi gan wahanol resymau fel diamedr rholio anghywir, cyflymder ffurfio rholiau uchel a thrwch stribedi dur anghywir. Felly, mae angen inni ddarganfod yr union reswm dros leihau cywasgu gormodol ar gam treigl penodol, a sicrhau bod y radiws plygu o fewn goddefgarwch ei derfyn straen.

Sut i osgoi bwa hydredol o gofrestr ffurfio proffiliau dur?

Wrth ffurfio rholiau, mae'r bwa hydredol yn cael ei achosi'n bennaf gan y dosbarthiad straen bilen hydredol nad yw'n unffurf.

Gwneir y proffil dur trwy gyfuniad o brosesau ffurfio megis ymestyn, cywasgu a phlygu, ac mae cynyddiad ongl plygu amhriodol yn aml yn arwain at bwa hydredol. Ar ben hynny, mae diffyg bwa yn cynyddu gyda'r cynyddiad ongl blygu a chynnydd trwch deunydd. Mae lled y fflans, lled y we a'r pellter rhwng y stondinau rholio hefyd yn chwarae rhan mewn diffygion bwa. Yr ateb pwysicaf i'r mater ansawdd hwn yw parhau â radiws plygu cyson i leihau straen hydredol nad yw'n unffurf.

Sut i wneud ansawdd galfaneiddio dip poeth premiwm ar gofrestr ffurfio proffiliau dur?

Er mwyn cyflawni arwyneb galfaneiddio sain, yn ôl ASTM A385 neu ISO 1461, mae angen cadw'r elfennau pwysig hyn isod ar y lefel optimaidd:

✔ Cynnwys carbon yn llai na 0.25 y cant

✔ Manganîs llai na 1.3 y cant,

✔ Silicon yn llai na {{0}}.04 y cant neu rhwng 0.15 y cant a 0.24 y cant

✔ Ffosfforws yn llai na 0.04 y cant .

Dylid cymharu'r elfennau a restrir yn ASTM A385 yn unol â'r argymhellion er mwyn cyflawni gorchudd sydd o ymddangosiad a thrwch galfaneiddio dip poeth nodweddiadol. Defnyddir y cyfwerth silicon i werthuso effaith gyfunol silicon a ffosfforws ar yr adwaith metelegol yn ystod galfaneiddio dip poeth. Yn ymarferol, mae'n hynod bwysig prynu coiliau dur gyda chynnwys silicon cywir, fel arall bydd gan y cynhyrchion a ffurfiwyd ar y gofrestr naill ai galfaniad teneuach neu atodiad cotio sinc gwael i'r dur.

Sut i osgoi rhwd gwyn ar gofrestr ffurfio proffiliau?

Mae rhwd gwyn, a elwir hefyd yn staen storio gwlyb, yn blaendal powdrog gwyn a ffurfiwyd o broses cyrydu naturiol a all ddigwydd ar unrhyw gofrestr wedi'i orchuddio â sinc newydd a ffurfiwyd proffiliau dur. Sinc hydrocsid yw'r powdr gwyn - y sylwedd sy'n cael ei ffurfio pan fydd sinc yn adweithio â dŵr ac aer - ac mae'n defnyddio'r cotio sinc yn raddol, ac mae'r broses hon yn fwyaf tebygol o ddigwydd mewn amodau gwlyb gyda chylchrediad aer annigonol. Mae rhwd gwyn nid yn unig yn niweidiol i ymddangosiad y dur ond hefyd i'r cotio sinc sy'n amddiffyn corff y dur. Mae sinc yn orchudd gwydn iawn at ddibenion darparu amddiffyniad aberthol i'r swbstrad dur gwaelodol, ond mae'n adweithiol i ddŵr. Felly, rhaid cymryd gofal ychwanegol wrth storio'r proffiliau galfanedig yn gywir.

Felly, er mwyn osgoi rhwd gwyn, mae angen i chi wneud trefniadau cywir ar gyfer storio'r proffiliau dur galfanedig gan ystyried y ffactorau canlynol os ydych chi'n storio'r nwyddau dan do:

✔ Wedi'u storio dan orchudd i sicrhau nad ydynt yn agored i leithder neu law diangen.

✔ Wedi'i storio i ffwrdd o ddrysau agored, ffenestri neu louvres i osgoi dod i gysylltiad ag aer llawn lleithder, halogiad halen ac anwedd.

✔ Cynnal glanweithdra

✔ Os nad oes dewis arall ond storio pecynnau y tu allan, yna mae angen i chi bacio'r proffiliau dur galfanedig yn unol â'r argymhelliad isod:

✔ Dylid storio proffiliau galfanedig ar inclein o 5mm am bob 1m o hyd. Mae hyn yn sicrhau bod dŵr yn draenio'n rhydd o arwynebau agored.

✔ Dylid torri strapiau a gosod bylchwyr rhwng pob haen i ddileu dal lleithder rhwng arwynebau cyffwrdd.

✔ Ceisiwch osgoi defnyddio tarpolin oherwydd bydd yn dal lleithder ac anwedd ac yn gwaethygu ffurfiant y staeniau storio gwyn.

✔ Gellir trin yr arwynebau galfanedig â haenau gwrth-ddŵr neu rwystr perchnogol sy'n atal cysylltiad â lleithder ar arwynebau galfanedig

Beth yw'r offer arolygu a ddefnyddir fwyaf ar gyfer sianeli dur a ffurfiwyd gan gofrestr?

Er mwyn gwneud rheolaeth fesur lawn o'r sianeli dur, mae angen i chi sicrhau eich bod chi'n gallu gwirio trwch deunydd, lled, hyd, croeslin, onglau, radiws, sythrwydd, twistiness, a bwa. Ar gyfer siâp cymhleth iawn, mae angen i chi hefyd ddefnyddio peiriant mesur cydlynu (CMM). Os oes gan y proffiliau cotio fel galfaneiddio dip poeth neu orchudd powdr, mae angen i chi wirio trwch y cotio hefyd. Felly, mae angen yr offer arolygu canlynol arnoch i wneud archwiliad cywir:

✔ Caliper

✔ pren mesur ongl

✔ Mesurydd radiws

✔ pren mesur tâp

✔ Mesurydd ongl digidol

✔ Mesur trwch cotio

✔ Peiriant mesur cydlynu (CMM) os oes angen.

Sut mae marc ffurfio rholiau yn effeithio ar broffiliau dur?

Mae'r marc ffurfio rholiau bron yn amhosibl ei osgoi oherwydd ei natur o broses saernïo, ac fel arfer mae'n farc bas iawn ac yn anodd barnu a yw'n dderbyniol ai peidio. Mae'r marc ffurfio rholiau hefyd yn eithaf anodd i'w weld, yn arbennig mae'r proffil wedi'i wneud o ddur rholio poeth du, ac mae angen profiadau aruthrol o faterion rheoli ansawdd sy'n gysylltiedig â phroffiliau a ffurfiwyd gan gofrestr. Y ffordd fwyaf ymarferol o weld marciau ffurfio rholiau yw defnyddio llaw noeth i wirio wyneb y proffil. Os ydych chi'n dal yn ansicr a yw'r marc hwn yn dderbyniol ai peidio, gallwch chi gôt powdr neu dip poeth galfaneiddio ychydig o ddarnau i wirio gorffeniad y cotio. Os yw'r cotio yn adlewyrchu'r marciau ffurfio rholiau, mae angen i chi ddarganfod beth sydd wedi achosi'r diffyg hwn yn ystod y broses ffurfio rholiau. Yr achos mwyaf cyffredin yw bod slag neu falurion wedi'u dal yn y rholeri ffurfio neu yrru.

A yw'n bosibl cywiro proffiliau wedi'u ffurfio â rholiau gyda diffygion bwa neu dro?

Yr ateb yw ie a na. Os oes gan y proffil onglau plygu cymhleth, mae'n annhebygol iawn o gywiro bwa neu dro trwy blygu cownter neu droelli. Os yw'n broffil tiwbiau wal trwchus heb fynnu goddefgarwch, mae'n dal yn bosibl ei unioni. Wrth gwrs, mae'r gwaith cywiro hefyd yn dibynnu ar raddau'r bwa a thro, ac os yw'r diffygion ychydig allan o oddefgarwch, mae'n fwy tebygol o'u cywiro. Os yw'r diffygion yn eithaf difrifol, mae'n annhebygol iawn o wneud y gwaith cywiro. Er mwyn osgoi sefyllfa o'r fath, mae'n bwysig gwirio'r eiddo mecanyddol dur cyn ffurfio rholio. At hynny, mae angen gwerthuso cynhyrchiad rhediad prawf yn llawn cyn i gynnyrch màs ddechrau.

Gwasanaeth Ffabrigo Eilaidd ar gyfer Proffiliau Dur a Phroffiliau Tiwbio

Mae Fabmann yn darparu gwneuthuriad eilaidd ar ôl ffurfio rholiau, ac rydym yn darparu prosesau saernïo a ganlyn:

✔ Plygu

✔ Weldio

✔ Edafu

✔ Triniaeth arwyneb fel HDG, cotio powdr a phaentio

✔ Cynulliad

Sut mae Fabmann yn sicrhau bod y proffil yn cyd-fynd â'ch cydrannau stoc?

Mae Fabmann yn wneuthurwr proffil dur profiadol iawn gyda phrofiad cadarn mewn cydosod proffil dur. Bydd ein hadran dechnegol yn gwneud dadansoddiad llawn o sut mae'r braced cysylltiad wedi'i ymgynnull â'r proffil, ac yna gallwn ddarganfod pa rai yw'r mesuriadau pwysicaf ar gyfer cydosod. Yn fyr, byddwn yn sicrhau bod ein proffiliau metel a ddanfonir yn cyd-fynd â'ch cromfachau neu ffitiadau eraill.

Sut i wneud tyllau ar gyfer proffil dur muti-bend?

Os yw'r proffil aml-dro wedi'i wneud o ddeunydd tenau, mae'r tyllau yn fwy tebygol o gael eu dyrnu ar-lein cyn dechrau ffurfio rholiau. Os yw'r proffil wedi'i wneud o ddur trwchus uwchlaw 4mm a bod angen goddefgarwch tynn, mae angen i chi ystyried dyrnu all-lein sy'n gofyn am offer dyrnu drud.

Galfaneiddio Dip Poeth Trwch y Proffil Dur

Mae Fabmann yn galfaneiddio'r proffiliau dur yn unol ag ISO 1461, ond gallwn hefyd galfaneiddio'r adrannau dur uwchlaw'r hyn sy'n ofynnol yn y safon. Os yw amgylchedd eich prosiect yn eithaf agos at lan y môr neu mewn ardal drofannol, gallwn galfaneiddio'r proffiliau hyd at 140μm ar gyfartaledd gyda gorffeniad cadarn.

Pa fath o driniaeth arwyneb metel y gall Fabmann ei ddarparu ar gyfer sianeli adran ddur?

Gall Fabmann ddarparu ystod eang o orffeniadau metel:

✔ Galfaneiddio dip poeth

✔ Sherardizing

✔ Gorchudd powdr

✔ Peintio

✔ Cotio deublyg

Os yw'r proffil wedi'i wneud o coil cyn-galfanedig, gallwn hefyd wneud cotio powdr ar yr wyneb galfanedig.

Beth yw'r gost offer ac ar gyfer proffil dur?

Mae'r offer fel arfer yn cynnwys y rholwyr, offer torri / cneifio, ac offer tyllu. Mae cyfanswm y gost offer yn amrywio yn seiliedig ar led y stribed dur, trwch deunydd, cryfder deunydd, a chymhlethdod y proffil. Cymerwch y proffil sigma 4mm er enghraifft, ei lled stribed 4mm yw 288mm, ac mae'r gost offer tua 25,000USD. Os oes gennych chi broffil gwaith trwm aml-droadau agored gyda lled o gwmpas 400mm, a bydd yr offer rhwng 30,000USD a 35,000USD yn seiliedig ar wahanol raddau dur cryfder uchel.

Beth os yw'r prototeip proffil metel yn methu â bodloni'r fanyleb?

Yn gyntaf oll, bydd Fabmann yn ymchwilio i'r holl achosion posibl. Os nad oes unrhyw beth i'w wneud â dylunio proffil, bydd Fabmann yn parhau i addasu'r offer i gynnal treial ffurfio rholiau pellach. Os na all ein proffil wedi'i addasu gwrdd â'ch manyleb o hyd, byddwn yn ad-dalu'r gost offer i chi.

Beth yw amser arweiniol offer ffurfio rholiau?

Mae'r amser arweiniol offer rhwng 15 diwrnod a 30 diwrnod yn dibynnu ar gymhlethdod y proffil. Efallai y bydd yr amser arweiniol yn hirach os yw'r proffil wedi'i wneud o aloi dur cryfder uchel, ac mae angen i offer ffurfio rholiau fynd trwy gyfres o brosesau anelio. Hefyd, mae angen i ni redeg cynhyrchiad prawf ar gyfer dilysu offer, a bydd y broses ddilysu hon yn cymryd tua 15 diwrnod i 30 diwrnod gan ei bod yn cynnwys addasu offer.

Isafswm Nifer Archeb

Fel arfer mae angen iddo fod yn lwyth cynhwysydd llawn sy'n golygu 24 tunnell i 25 tunnell fesul model, ond gall Fabmann dderbyn 2 neu 3 o broffiliau gwahanol i wneud llwyth cynhwysydd cymysg ar yr amod bod y radd ddur yn radd boblogaidd fel S235JR neu S355JR.

Olrheiniadwyedd

Mae Fabmann yn darparu olrheiniadwyedd llawn o'n darpariaeth gan fod gan bob cynhyrchiad ei swp unigryw ei hun, ac mae pob swp nr.yn gysylltiedig â gwres penodol nr. a dyddiad cynhyrchu.

Gwarant Ansawdd

Mae Fabmann yn darparu gwarant blwyddyn ar gyfer yr holl broffiliau a ffurfiwyd ar gofrestr gan gynnwys proffiliau tiwbiau.

Dogfennaeth Ansawdd

Bydd Fabmann yn darparu tystysgrif melin, tystysgrif 3.1 ac adroddiad arolygu llawn yn cwmpasu mesuriadau proffil llawn a chyflwr cotio.

Tagiau poblogaidd: Proffil ffurfiwyd y gofrestr, y gofrestr wedi'i ffurfio o ddur, y gofrestr wedi'i ffurfio sianel ddur, y rhannau dur a ffurfiwyd y gofrestr, y rholiau wedi'u ffurfio â phroffil dur cynhyrchion dur a ffurfiwyd, y rhannau proffil dur, y proffil dur, y proffiliau tiwb dur, y proffil dur C, y proffil dur, y proffil metel, y math o broffil. dimensiwn proffil dur, gwneuthurwr proffil dur
