Triniaeth Arwyneb Metel Ar gyfer Awyr Agored

Pa driniaeth arwyneb sydd fwyaf addas ar gyfer cynhyrchion dur mewn amgylchedd awyr agored?

Cyn neidio i gasgliad, gadewch i ni edrych ar fecanwaith cyrydiad mewn dur yn gyntaf. Mae cyrydiad dur yn cael ei achosi'n bennaf gan ffurfio parau electrod electrocemegol lleol (a elwir hefyd yn bâr anod-catod) ar wyneb dur. Mae'r ïonau metel positif yn cael eu diddymu o'r anod i'r hydoddiant, ac yn cynhyrchu electronau negyddol yn y dellt metel, sy'n mudo yn y metel i'r catod. Yn y catod, mae'r electronau'n cael eu bwyta mewn adweithiau catod lluosog. Mewn toddiannau asid, cynhyrchir nwy hydrogen, tra mewn datrysiadau niwtral pH mae gostyngiad ocsigen yn cynhyrchu ïonau hydrocsid. Mae'r electrolyt dargludol trydanol rhwng yr anod a'r catod yn cau'r gylched. Gall y safleoedd anod a catod fod wrth ymyl ei gilydd, gan arwain at ffurfio cyrydiad unffurf neu eu gwahanu oddi wrth ei gilydd gan arwain at gyrydiad lleol. Safle anod yw safle llai bonheddig yr arwyneb dur neu safle sydd ag egni arwyneb uwch. Yn y rhan fwyaf o achosion, mae cyrydiad dur yn broses electrocemegol sy'n gofyn am bresenoldeb lleithder ac ocsigen ar yr un pryd. Yn absenoldeb y naill na'r llall, nid yw cyrydiad yn digwydd. Yn y bôn, mae'r haearn yn y dur yn cael ei ocsidio i gynhyrchu rhwd, sy'n meddiannu tua 6 gwaith cyfaint y deunydd gwreiddiol a ddefnyddir yn y broses.
Yn gyffredinol, nid oes llawer o fathau nodweddiadol o gyrydiad fel cyrydiad bimetallig, cyrydiad tyllu a chorydiad agennau.
Mae'r gyfradd y mae'r broses gyrydu yn mynd rhagddi yn dibynnu ar nifer o ffactorau sy'n ymwneud â'r 'micro-hinsawdd' sy'n union o amgylch y strwythur, yn bennaf amser y gwlybaniaeth a lefel y llygredd atmosfferig. Oherwydd amrywiadau mewn amgylcheddau atmosfferig, ni ellir cyffredinoli data cyfradd cyrydiad. Fodd bynnag, gellir dosbarthu amgylcheddau yn fras, ac mae cyfraddau cyrydiad dur mesuredig cyfatebol yn rhoi syniad defnyddiol o'r cyfraddau cyrydiad tebygol a nodir gan BS EN ISO 12944-2 a BS EN ISO 9223.

Fel y mae llawer yn gwybod, un o'r dull amddiffyn cyrydiad mwyaf poblogaidd ywpeintioa bydd y cotio trwchus hwn yn atal ïonau rhag mynd i mewn i'r wyneb dur, gan leihau ffurfio parau lleol. Mae paent epocsi yn enghraifft o fath o baent sy'n seiliedig ar anhydreiddedd. Mae paent amddiffyn rhag cyrydiad a ddefnyddir yn erbyn straen atmosfferig yn defnyddio pigmentau amddiffyn rhag cyrydiad, sy'n atal diddymu ïonau dur o'r safleoedd anod. Mae ffosffadau a borates amrywiol, er enghraifft, yn cael eu defnyddio fel pigmentau amddiffyn cyrydiad, sydd, ynghyd â dŵr sy'n mynd i mewn i'r cotio, yn ffurfio haenau amddiffynnol yn y safleoedd anod. Mae'r paent yn amddiffyn yr wyneb dur yn cathodig, pan fydd yn cynnwys digon o lwch sinc. Mae'r gronynnau sinc yn y cotio mewn cysylltiad dargludol trydanol â'r swbstrad dur, ac, fel metelau electronegatif, maent yn anodau aberthol sy'n atal cyrydiad dur.
Yn fyr, gellir atal neu arafu cyrydiad yr arwyneb dur sydd i'w warchod trwy ddefnyddio gwahanol baent isod:
√ paent amddiffyn rhag cyrydiad sy'n cynnwys pigmentau amddiffyn cyrydiad, sy'n goddef yr adwaith anod a / neu gatod
√  gorchudd, sy'n cynhyrchu ymwrthedd digonol yn erbyn cerrynt ïon
√  paent preimio sy'n rhoi amddiffyniad cathodig

Prif fantais paent yw ei fod yn gweithio'n well gyda dur mesur tenau iawn neu strwythur dur mawr iawn na ellir ei galfaneiddio dip poeth. Am y rheswm syml iawn, bydd dur mesurydd tenau yn ystof o dan wres y broses galfaneiddio dip poeth, ac mae'n aml yn cael ei beintio, neu wedi'i orchuddio â phowdr. Yn amlwg, bydd y cyfuniad o ddur mesur tenau a phaent ar gyfer ymwrthedd cyrydiad yn arwain at fywyd gwasanaeth byrrach; fodd bynnag, mae'n darparu mantais o ran lleihau costau oherwydd arbedion pwysau. Cotio yn unig yw paent yn ei wahanol ffurfiau, ac nid yw'n gwneud mwy na glynu at y dur gwaelodol fel y byddech yn ei ddisgwyl gan sylweddau fel epocsi neu acrylig na allant fondio â dur. O ganlyniad, mae'n llawer haws cyflawni gorffeniad unffurf nad yw'n gysylltiedig â dur gwaelodol, ac fel arfer gall y cotio hwn bara rhwng 5-10 o flynyddoedd mewn cyflwr awyr agored. Felly, mae paentio hefyd yn golygu cost cynnal a chadw eithaf uchel.

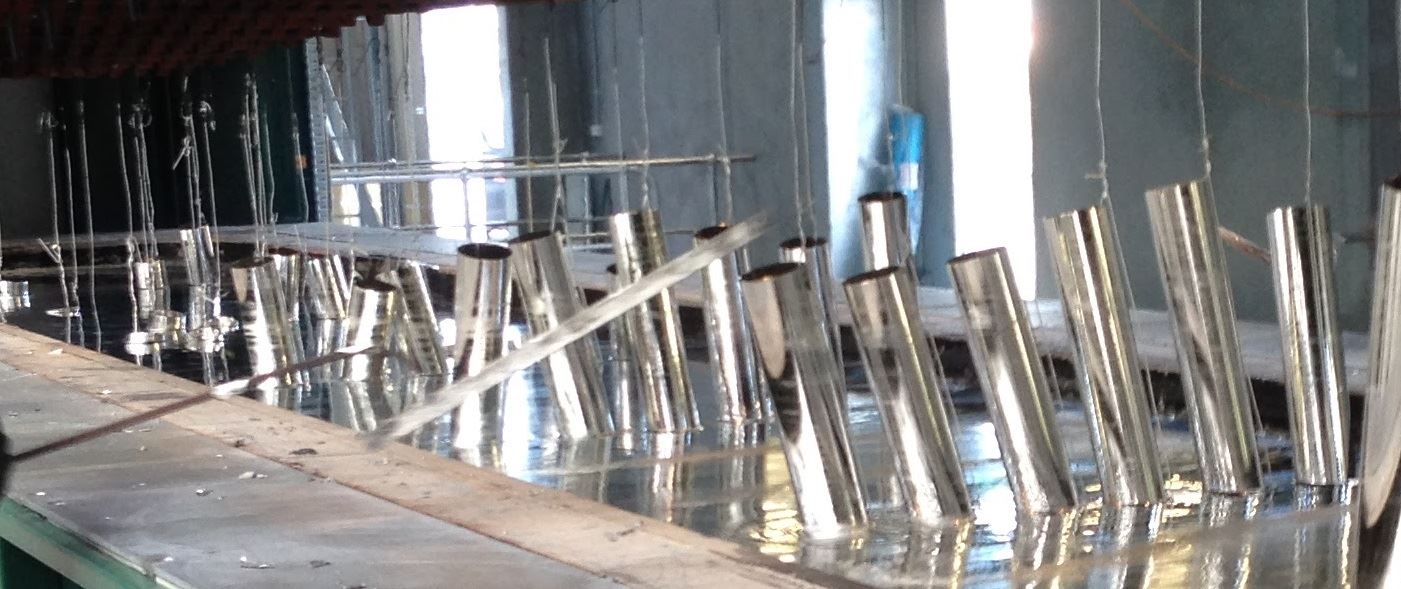

A oes unrhyw opsiynau gwell yna peintio? Heddiw mae yna lawer o opsiynau ar y farchnad, a ddisgrifir yn aml fel "cymharol â galfaneiddio dip poeth" neu "well na galfaneiddio dip poeth". Yn y rhan fwyaf o'r achosion mae'r casgliadau hynny'n seiliedig ar brofion cyrydiad cyflymach mewn chwistrell halen, sy'n rhoi canlyniadau nad ydynt yn berthnasol o ran amlygiad arferol yn yr awyr agored. Mae dur galfanedig wedi'i ddefnyddio ers cannoedd o flynyddoedd mewn llawer o wahanol gymwysiadau, felly mae canlyniadau gwirioneddol ddibynadwy sy'n dangos ei fod yn gweithio mewn gwirionedd.Galfaneiddio dip poethyw un o'r dulliau mwyaf effeithiol i amddiffyn rhag cyrydiad. Mae'r dull yn arwain at gynnyrch bron heb unrhyw waith cynnal a chadw yn ystod yr oes gyfan. Eisoes yn 1741, darganfu'r fferyllydd Ffrengig Melouin y gall sinc amddiffyn dur rhag cyrydiad. Fodd bynnag, cymerodd tan 1837 cyn i'r dull ddechrau cael ei ddefnyddio. Y peiriannydd Sorel a batentodd ddull o ddefnyddio amoniwm clorid fel fflwcs. Galfaneiddio dip poeth yw'r dull sy'n rhoi'r amddiffyniad uchaf i'ch cynhyrchion rhag cyrydiad gydag effaith amgylcheddol isel, ac felly mae'n un o'r dulliau mwyaf effeithiol ar gyfer amddiffyn rhag cyrydiad. Mae sinc yn fetel sylfaenol o'i gymharu â dur ac felly bydd mân iawndal yn y cotio sinc yn cael ei warchod yn gathodaidd ac felly nid oes angen ei atgyweirio.
Mae'r siart defnydd sinc isod yn dangos sut y gall dur galfanedig bara mewn amgylchedd amrywiol.

Mae galfaneiddio dip poeth (HDG) yn llawer mwy na gorchudd. Mae'r broses yn creu adwaith cemegol sy'n bondio'r sinc a'r dur gyda'i gilydd i'r pwynt lle mae electronau'n cael eu symud o'r sinc i'r dur fel rhan o'r broses amddiffyn. Oherwydd bod adwaith cemegol, mae'n fwy heriol cyflawni'r un lefel o gosmetigau â phaent ond mae'n darparu lefel llawer uwch o amddiffyniad. Nid yw HDG yn un haen o orchudd ond mewn gwirionedd 4 haen o orchudd gyda gwahanol briodweddau a chyfuniadau gwahanol o sinc a dur. Yr haen uchaf yw 100 y cant Zn gyda harnais 70 DPN. Mae gan bob haen sy'n agosach at y dur sylfaen lefel gynyddol o galedwch yr holl ffordd i'r Haen Gama sef 75 y cant Zn, 25 y cant Fe ac mae ganddi galedwch o 250 DPN sy'n galetach na'r dur sylfaen sydd â chaledwch 159 DPN. Agwedd amddiffyn HDG na ellir ei hailadrodd gyda gorchudd syml fel paent yw amddiffyniad cathodig o sinc. Mae dŵr halen yn gweithredu fel electrolyte rhwng sinc a dur mewn cylched electrocemegol gyda sinc yn gweithredu fel anod a dur fel y catod. O ganlyniad, mae dur yn cael ei amddiffyn rhag cyrydiad nes bod y sinc yn cael ei fwyta'n llawn. Mae hyn yn golygu y bydd hyd yn oed dur agored yn cael ei amddiffyn rhag cyrydiad gan y sinc o amgylch y dur, a dyna pam mae galfaneiddio dip poeth bob amser yn cael ei ystyried fel yr ateb gorau ar gyfer amddiffyn dur rhag cyrydiad. Yn ôl y siart uchod, gallwch weld y strwythur dur trwm gyda silicon cywir a gall lefel ffosfforws oroesi bron i 50 mlynedd o dan yr amgylchedd mwyaf cyrydol. Ar wahân i galfaneiddio dip poeth, mae dau fath arall o brosesau cysylltiedig â chaenen sinc felelectroplatioa chwistrellu sinc, ac mae gan yr holl driniaethau cotio sinc hyn eu manteision a'u hanfanteision eu hunain. Os gwelwch yn dda y siart cymharu isod.

Am flynyddoedd, roedd amddiffyn dur rhag cyrydiad yn nodweddiadol yn golygu defnyddio galfaneiddio dip poeth neu ryw fath o system baent. Fodd bynnag, mae mwy a mwy o arbenigwyr yn defnyddio cyfuniad o'r ddau ddull o amddiffyn yn yr hyn y cyfeirir ato'n gyffredin fel acotio dwplecs, ac yn syml, paentio neu ddur cotio powdr sydd wedi'i galfaneiddio dip poeth ar ôl ei wneud. Pan ddefnyddir paent a dur galfanedig gyda'i gilydd, mae'r rheolaeth cyrydiad a ddarperir yn well na'r naill system a'r llall a ddefnyddir yn unig. Mae'r cotio galfanedig yn amddiffyn y dur sylfaen, gan gyflenwi amddiffyniad cathodig a rhwystr. Yn ogystal, mae'r cotio galfanedig yn atal datblygiad haearn-ocsid oddi tani, a gall ei bwysau allanol achosi paent i bothellu a phlicio. Mae paent, yn ei dro, yn rhoi amddiffyniad rhwystr i'r cotio galfanedig. Mae'r paent yn arafu'r gyfradd y mae'r sinc yn cael ei fwyta, gan ymestyn bywyd y dur galfanedig yn fawr. Yn gyfnewid, unwaith y bydd y paent wedi'i hindreulio neu ei ddifrodi, mae'r sinc ar gael i ddarparu amddiffyniad cathodig a rhwystr, felly ni fydd rhwd yn tyfu ac ni fydd paent yn pilio. Gyda'r effaith synergyddol hon, mae'n nodweddiadol i system ddeublyg ddarparu amddiffyniad cyrydiad 1.5 i 2.5 gwaith yn hirach na chyfanswm oes sinc a phaent a ddefnyddir yn unigol. Er enghraifft, os disgwylir i'r cotio galfanedig bara 40 mlynedd a disgwylir i'r system baent bara 10 mlynedd, dylai'r galfaneiddio a'r paent gyda'i gilydd bara 75 mlynedd heb gynnal a chadw, neu, yn geidwadol, 1.5 gwaith swm y ddwy system.
Felly, mae'r cotio deublyg, naill ai'n paentio neu'n cotio dur galfanedig â phowdr, yn ddull hynod effeithiol, hawdd ei gymhwyso, o wella bywyd gwasanaeth bron unrhyw brosiect yn fawr. Wrth gwrs, y cotio hwn yw'r datrysiad gwrth-cyrydu drutaf o'i gymharu ag opsiynau cotio sengl fel HDG, cotio powdr neu beintio. Oherwydd ei berfformiad gwrth-cyrydiad uwch, fe'i defnyddir yn helaeth yn y diwydiannau canlynol.
√ Ffermio pysgod
√ Adeiladu ac adeiladu
√ Modurol
√ Hedfan
√ Cemegol
√ Ar y môr
